| 直流互感器的原理和應用 |
|
| [大
中 小] |
|

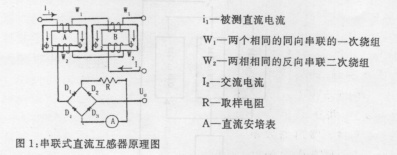

l、串聯式直流互感器原理圖
直流互感器是由2個鐵芯及4個繞組構成，互感器的失芯A和B是用高導磁系數的鐵磁物質制成的，它的尺寸完全一致。兩鐵芯的一次側彼此串聯，直流電流通過一次側，二次側可以串聯，也可以并聯，并通過橋式整流器接到輔助的交流電源。二次側是這樣連接的，即在輔助交流iz的一個半周波內，其中鐵芯A里磁通的交流分量與一次側直流所產生的磁通反方向，而在鐵芯B里，這兩部分磁通方向相同。在另一個半周波內，鐵芯A中，兩磁變?yōu)橥�，而鐵芯B中，兩磁通變?yōu)榉聪唷?nbsp;
2、直流互感器工作原是
飽和電抗器的直流控制線圈成為直流互感器的；次線圈，交流工作線圈成為二次線圈。直流互感器的原理實質上是當鐵心被交直流線圈同時激勵時，直流電流的大小引起鐵芯飽和程度的改變，使交流線圈的電抗大小發生變化，交流電流及串在回路中的取樣電阻上的電壓會相應改變。當直流為被測電流時，由取樣電阻上可得到正比于直流電流的電壓。
3、直流互感器在恒流源中的應用
直流互感器在恒流源中作電流取樣裝置串在主回路中，本身發熱引起的誤差足夠小，即溫度穩定性好，保證了取樣的精度。由并聯式恒流源框圖可知：
IO=Il—I2
當外電或負載的變化使I。增大時，增量為△I。，直流互感器取樣信號也得到一個增量AU。。由于比較放大部分是同相輸入，所以輸出端也有一個電壓增量△U，此增量使并聯調整管的注入電流增大，于是Iz增大，據式(1)，Il也必然使AIl增大，從而在限流電阻I。不變。即根據電流誤差信號，通過控制調整管的直流工作點調整負載的電流實現恒流。反應出的現象是，隨負載或外電的變化，直流表 A2的大小在隨著變化，而正是由于這種變化，才保持直流表Al的大小恒定不變。
在速調管電視發射機中，恒流勵磁電源取樣裝置直流互感器性能變壞，在勵磁電流大小正常的情況下，也會出現勵磁電流過大或過小的異常現象，引起發射機保護系統的誤動作，影響播出。實踐證明，直流互感器取樣系統的損坯經常由橋式整流二極管損坯引起。 |
|
