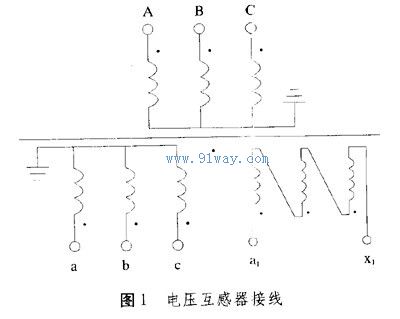

在110kV及以上電壓等級的中性點直接接地系統中，通常采用的電壓互感器有兩個二次繞組：主二次繞組和輔助（開口三角）二次繞組，如圖1所示。其中主二次繞組額定相電壓為100/31/2V，輔助（開口三角）二次繞組額定相電壓為100V。電壓互感器變比Ku（Un/31/2）/（100/31/2）（Un為一次系統的額定電壓）。
在35kV及以下電壓等級的中性點非直接接地系統中，通常采用的電壓互感器也有兩個二次繞組，其中主二次繞組額定相電壓為100/31/2V，輔助（開口三角）二次繞組額定相電壓為100/3V。電壓互感器變比Ku為（Un/31/2）/（100/31/2）/（100/3）。
用Ka1,x1表示電壓互感器的一次繞組與開口三角二次繞組的變比。不難看出，在以上兩種系統中，電壓互感器變比Ku和Ka1,x1因輔助（開口三角）二次繞組額定相電壓不同而不同，下面用兩種方法分析其原因。
1　用常規分析的方法
電網正常運行時，三相電壓對稱，開口三角繞組引出端子上的電壓額定相電壓Ua1為三相二次電壓的相量和，其值為零，但實際因漏磁的影響等，Ua1,x1的大小不為零，而有幾伏的不平衡電壓。
可以運用常規的分析方法，分別求出在上述兩種系統中，發生單相接地時的一次側零序電壓U0=Un/31/2。即可求出電壓互感器的一次繞組與開口三角二次繞組的變比Ka1,x1。但這種方法不夠直觀。
2　用相量分析的方法

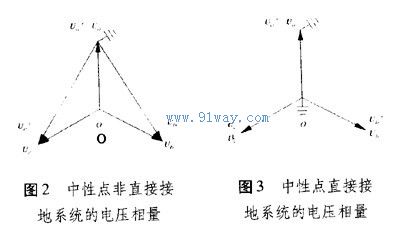

用Ua，Ub和Uc表示正常運行時電壓互感器一次繞組的相電壓，Ua′, Ub′和Uc′表示電網發生單相接地時，電壓互感器一次繞組的相電壓，如圖2和如圖3所示。
2.1　中性點直接接地系統中
正常情況下，因?yàn)閁a+Ub+Uc=0,
所以，Ua1,x1=(Ua+Ub+Uc)/Ka1,x1=0
發生單相接地（例如A相）時有，
Ua′=0,Ub′=Ub,Uc′=Uc,Ua,x1=100V，各相電壓相量見圖3。
則Ua1,x1=Ua/Ka1x1+Ub/Ka1x1+Uc/Ka1x1=(Ua+Ub+Uc)/ Ka1x1=(-Ua)/Ka1x1
故有Ua/Ka1x1=100V,所以開口三角二次繞組額定相電壓為100V。
2.2　中性點非直接接地系統中
正常情況下，因?yàn)閁a+Ub+Uc=0,
所以，Ua1x1=Ua/Ka1x1+Ub/Ka1x1+Uc/Ka1x1=0
發生單相接地（例如A相），有Ua′=0， Ub′=31/2Ub,Ua1x1=100V
各相電壓相量見圖2。
則Ua1x1=（Ua+Ub+Uc）/Ka1x1=(-3Ua)/Ka1x1
Ua/Ka1x1=100/3V，所以開口三角二次繞組額定相電壓為100/3V。
因此，在110kV及以上電壓等級中性點直接接地系統中，電壓互感器變比Ku為（Ub/31/2）/（100/31/2）/100，在35kV及以下電壓等級的中性點非直接接地系統中，電壓互感器變比Ku為（Un/31/2//（100/31/2）/（100/3）。
