DW15,DWX15主要技術參數
[大 中 小]
上一頁 [1] [2] [3] 下一頁

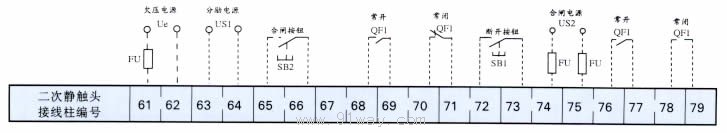

DWX15C抽屜式限流斷路器二次回路接線圖
DW15,DWX15系列萬能式斷路器接線圖9

二次靜觸頭編號 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79
控制箱接線柱編號DK-5A 5AD         30                   28
控制箱接線柱編號DK-5A 5DD         29                 30 28
欠電壓瞬時脫扣器 57 58
欠電壓延進脫扣器 57 58
分勵脫扣器     52 51               53 52
輔助觸頭               常開 常開 常閉 常閉         常開 常開 常閉 常閉

  FU-熔斷器（用戶自備） QF1-斷路器輔助觸頭
  Ue-欠壓電源 SB1-分勵按鈕（用戶自備）
  US1-分勵電源 Us2-合閘電源
  SB2-合閘按鈕（用戶）
DW15帶預儲能操作電氣原理圖
DW15,DWX15系列萬能式斷路器接線圖10
C-電容
FU-熔斷器（用戶自備）
SB1-貯能按鈕（合閘按鈕）
K1K2-JTX-3小型通用繼電器
US1-供電動機釋能電磁失工作電源
DF-輔助觸頭
XK-行程開關
DT-釋能電磁鐵（無預儲能操作此接線回路不存在）
SB2-閉合按鈕
在直流控制電源時，加裝雙點劃線部分

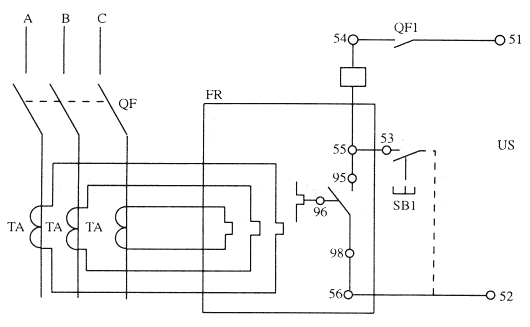

DWX15熱電磁式過載長延時脫扣原理圖
DW15,DWX15系列萬能式斷路器接線圖11

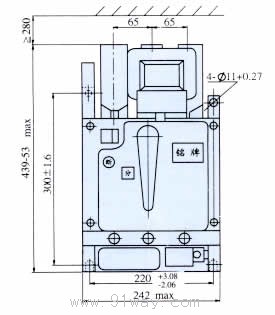

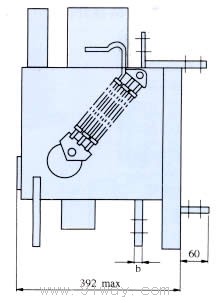

外形及安裝尺寸
DW15,DWX15系列萬能式斷路器外形尺寸1
DW15,DWX15系列萬能式斷路器外形尺寸2
正面操作
DW15,DWX15系列萬能式斷路器外形尺寸3
DW15,DWX15系列萬能式斷路器外形尺寸4
側面操作
DW15,DWX15系列萬能式斷路器外形尺寸5 DW15,DWX15系列萬能式斷路器外形尺寸6
型號
a
b
c
DW15-200
6
30
Φ11
DW15-400
35
Φ13
DW15-630
8
35
2-Φ11

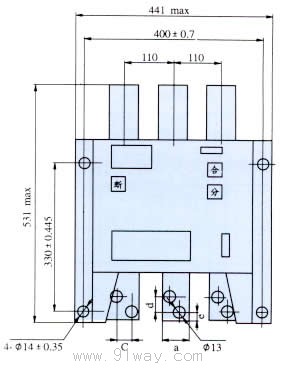

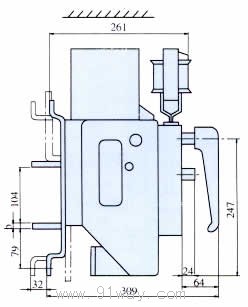

DW15-1000,1600固定式斷路器外形尺寸
DW15,DWX15系列萬能式斷路器外形尺寸7
DW15,DWX15系列萬能式斷路器外形尺寸8

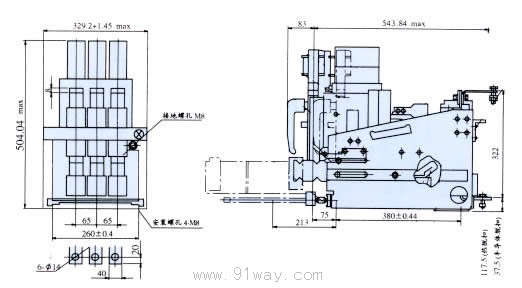

DWX15C-200,400-630抽屜式限流斷路器、DW15C-200，400-1600抽屜式斷路器外形尺寸圖
DW15,DWX15系列萬能式斷路器外形尺寸9
上一頁 [1] [2] [3] 下一頁
