DW15,DWX15主要技術參數
[大 中 小]
上一頁 [1] [2] [3] 下一頁
用途
    DW15-200，400，630，1000，1600A萬能式斷路器和DW15C-200，400，630抽屜式萬能斷路器適用于交流380V50HZ配電網絡中作為分配電能，保護線路及電源設備的過載，欠電壓和短路保護之用，在正常條件下也可作為電路的不頻繁轉換及電動的不頻繁起動之用。
    DWX15系列萬能式限流斷路器殼等級額定電流至630安，額定工作電壓交流50HZ380V，用于配電網絡中分配電能，保護線路及電源設備的過載，欠電壓和短路，并可作在正常條件下線路的不頻繁轉換之用。斷路器還可用來保護電動機的過載，欠電壓和短路，并可作在正常條件下電動機不頻繁起動作用。
    DWX15C系列抽屜式萬能限流斷路器殼架等級額定電流至630A，額定工作電壓交流50HZ380V。除了具有DW15系列的特性之外，抽屜式的安裝結構提高了使用的經濟性，在主電路和二次回路中均采用了插接式結構。在成套裝置中，可省略固定式所必要的隔離開關，起到一機二用。同時給操作與維護帶來很大的方便，增加了安全性，可靠性及應急狀態下的靈活性。斷路器具有限流特性，在特大短路電流出現時能快速斷開，因些特別適用于可能了現大短路電流的網絡中用做保護之用。
特點
結構緊湊
保護性能齊全
技術標準與正常工作條件
符合GB14048.2《低壓斷路器》及IEC947標準。
型式
DW15-200，400，630，1000，1600A固定式萬能斷路。
DW15C-200，400，630抽屜式萬能斷路器。
DWX15-200，400，630A固定式限流斷路器。
DWX15C-200，400，630A抽屜式限流斷路器。
結構圖

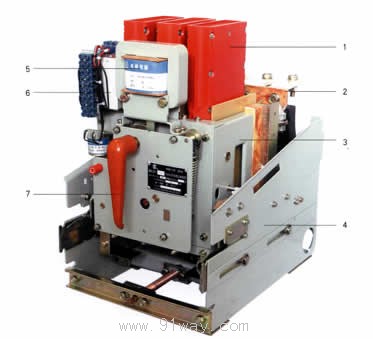

DW15,DWX15系列萬能式斷路器外形圖

1.滅弧罩

5.合閘電磁鐵

2.導電系統

6.控制系統

3.斷路器本體

7.操作手柄
4.抽屜座

技術參數及性能
DW15-200-1600斷路器的額定電流及整定電流值
殼架等級額定電流A
過電流脫扣器額定電流A
過電流脫扣整定值A(chǔ)
長延時
短延時
瞬時
熱電磁式電磁式
電子式
熱-電磁式
電子式
電子式
電子式
熱-電磁式
電磁式
200
100
100
64-80-100
40-100
300-1000
300-1000*
1000
800-2000
1200
160
/
102-128-160
/
/
/
1600
1920
200
200
128-160-200
80-200
600-2000
600-2000*
2000
1600-4000
2400
400
/
200
/
80-200
600-2000
600-2000
/
1600-1400
315
/
201.6-252-315
/
/
/
3150
3780
400
400
256-320-400
160-400
1200-1400
1200-4000*
4000
3200-8000
4800
630
315
315
201.6-252-315
126-315
945-3150
945-3150*
3150
2520-6300
3780
400
400
256-320-400
160-400
1200-4000
1200-4000*
4000
3200-8000
4800
630
630
403.2-504-630
252-630
1890-6300
1890-6300*
6300
5040-12600
7560
1000
630
630
441-504-630
441-630
1890-6300
1890-6300
1890-3780
630-1890
800
800
560-640-800
560-800
2400-8000
2400-8000
2400-4800
800-2400
1000
1000
700-800-1000
700-1000
3000-10000
3000-1000
3000-6000
1000-3000
1600
1600
1600
1120-1280-1600
1120-1600
4800-16000
4800-16000
4800-9600
1600-4800
DWX15-200-630斷路器長延時過電流脫扣器的額定電流，電流整定值范圍
殼架等級額定電流（A）
長延時過電流脫扣器額定電流（A）
配用速飽和電流互感器的電流比
長延時電流整定值范圍（A）
瞬時過電流脫扣器整定值（A）
配電用
保護電動機機
200
100
100/5
64-100
1000
1200
160
160/5
102-160
1600
1920
200
200/5
128-200
2000
2400
400
315
315/5
202-315
3150
3780
400
400/5
256-400
4000
4800
630
315
315/5
202-315
3150
3780
400
400/5
256-400
4000
4800
630
630/5
403-630
6300
7560
斷路器的額定短路通斷能力，最小額定接通能力，在380V額定工作電壓時飛弧距離
殼架等級額定電流
（A）
瞬時通斷能力
380V短延時通斷能力
飛弧距離mm
電源進線方式
試驗程序
通斷能力KA
（有效值）
功率因數
周期分量
（有效期）
功率因數
延時時間
380V
660V
1140V
380V
660V
1140V
DW15-200
20
10
0.3
0.5
5
0.7
0.2
280
上進線
O180SCO180SCO
DW15-400
25
15
15
0.25
0.30
0.50
8
0.5
DW15-630
30
20
20
0.25
0.30
0.30
12.6
0.3
DW15-1000
40
0.25
30
0.25
0.4
350
上進線或下進線
DW15-1600
DWX15-200
50
25
0.25
上進線
O180SCO
DWX15C-200
DWX15-400
DWX15C-400
DWX15-630
70
0.2
DWX15C-630
50
0.25
斷路器的欠電壓脫扣器，分勵脫扣器，電磁鐵，電動機操作的額定工作電壓及所需最大瞬時功率
類型
DW15-200-630
DWX15-200-630
DW15-1000，1600
動作電壓范圍
交流VA
直流VA
-220V50HZ
-380V50HZ
直流
交流VA
直流VA
127V
220V
380V
110V
220V
瞬時
延時
瞬時
延時
-110V
-220V
220V
380V
110V
220V
欠電壓脫脫器
/
17.2
19
/
/
17.2
12
19
22.3
-
-
18
19
/
/
吸合85-110％斷開70-35％
分勵脫扣器
300
525
547
432
285
525
-
547
-
432
285
44
57
29
24
70-110％
電磁鐵線圈
/
7026
7220
7000
7700
7026
7220
7000
7700
/
/
/
/
85-110％
電動機
/
400
400
400
/
400
400
400
400
250
250
250
250
85-110％
釋放電磁鐵
/
/
/
/
/
670
680
890
903
85-110％
半導體脫扣器
10
10
10
/
/
10
10
/
/
/
長延時過電流脫扣器的反時限過載特性
型號
周圍空氣溫度
配電用斷路器
保護電動機用斷路器
脫扣器整定電流
脫扣時間
狀態
脫扣器整定電流
脫扣時間
狀態
DWX15
+30±2℃
X
1.05
2h內不脫扣
從冷態開始
X
1.05
2h內不脫扣
從冷態開始
Y
1.3
1h內脫扣
從熱態開始
Y
1.20
1h內脫扣
從熱態開始
3.00
可返回時間>4s
從熱態開始
1.50
<4min
從熱態開始
7.2
可返回時間≥4s
從冷態開始
-5℃
X
1.05
2h內不脫扣
從冷態開始
X
1.05
2h內不脫扣
從冷態開始
Y
1.35
1h內脫扣
從熱態開始
Y
1.30
1h內脫扣
從熱態開始
+40℃
X
1.00
2h內不脫扣
從冷態開始
X
1.00
2h內不脫扣
從冷態開始
Y
1.25
1h內脫扣
從熱態開始
Y
1.20
1h內脫扣
從熱態開始
DW15
+30±2℃
1.05
2小時內不脫扣
從冷態開始
1.05
2h內不脫扣
從冷態開始
1.3
<小時
從熱態開始
1.20
<1小時
從熱態開始
1.5
<4分
從熱態開始
3.00
可返回時間>8s
從冷態開始
7.2
可返回時間>7s（電子式）>4s（熱一電磁式）
從冷態開始
