產品名稱：

DZ949(TO、TG)系列塑殼斷路器

型號規格：

放大圖片

產品類別：

常規產品 -- 特種電器 -- 船用斷路器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13901609058

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

DZ949(TO、TG)系列塑殼斷路器產品詳細說明：

適用范圍

DZ949(TO、TG)系列塑殼斷路器適用于船舶及陸地，交流50Hz/Hz，額定絕緣電壓660V，額定工作電壓交流380（440V）及以下，直流250V及以下的電路中作不頻繁的接通和分?jǐn)嘀�。斷路器具有過載短路及欠電壓保護裝置，能保護電源設備和線路不受損壞。

正常工作條件
1 海拔高度2000米及以下；
2 周?chē)橘|(zhì)溫度不高于＋45℃；
3 能耐受海上潮濕空氣的影響；
4 能耐受鹽霧的影響；
5 能耐受油霧的影響；
6 能耐受霉菌的影響；
7 最大傾斜度為22.5°；
8 斷路器在受到船舶的正常振動時能可靠地工作；
9 安裝在無爆炸危險的介質中，且介中無足以腐蝕多屬和破壞絕
　緣的氣體與導電塵埃的地方；
10 安裝在沒有雨雪侵襲的地方。

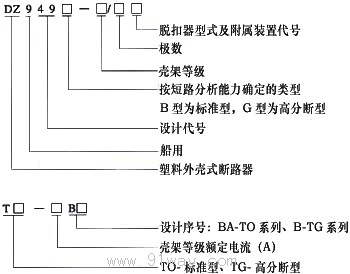

DZ949(TO、TG)系列塑殼斷路器型號及含義

分類
1 按接線方式為板前接線、板后接線、插入式接線；
2 按過電流脫扣器型式分為熱動－電磁型、電磁型；
3 按附屬裝置分為帶附屬裝置和不帶附屬裝置；
4 附屬裝置分內部附屬裝置和外部附屬裝置。內部附屬裝置有輔
　　助開關，報警開關、分勵脫扣器、欠壓脫扣器四種；外部附屬裝
　　置有電動操伯機構、外部手動操作機構、機械聯鎖、手柄閉鎖、
　　插入式用抽出裝置五類。

主要技術參數:

型號		30G（TG30）	100B/100G （TO 100BA/TG100B）	225B/225G （TO 225BA/TG225B）	400B/400G （TO 400BA/TG400B）	600B600G （TO 400BA/TG-400B）
額定電壓V		110、220、380、440 AC660、DC250	110、220、380、440 AC660、DC250	110、220、380、440 AC660、DC250	110、220、380、440 AC660、DC250	110、220、380、440 AC660、DC250
頻率Hz		50、60	50、60	50、60	50、60	50、60
殼架等到級定電流A		30	100	225	400	600
斷路器額定電流A		15、20、30	15、20、30	125、150、175	250、300	450、500
-		-	50、60、75、100	200、225	350、400	600
分?jǐn)嗄芰?/DIV>	分?jǐn)嚯娏鱇A	30、35	18/35、22/40	20/35、25/42	30/35、25/42	30/42、40/50
-	試驗電壓V	1.1×440、1.1×380	1.1×440、1.1×380	1.1×440、1.1×380	1.05×440、1.05×380	1.05×440、1.05×380
	功率因數COSφ	0.15-0.20	0.25-0.30、0.15-0.20	0.25-0.30、0.15-0.20	0.15-0.20	0.15-0.20
	飛弧距離mm	80	80	80/120	100/120	120/140
操作循環次數 通電		1500	1000	1000	1000	1000
400V 不通電		8500	9500	7000	4000	4000
COSφ=0.8±0.1 總計		1000	1000	8000	5000	5000
操作頻率（次/h）		120	120	120	60	60
過載性能	電壓V	1.05×440	1.1×440、1.05×440	1.05×440	1.05×440	1.05×440
-	電流A	6×30	6×100	6×225	6×400	6×600
	COSφ	0.5±0.05	0.5±0.05	0.5±0.05	0.5±0.05	0.5±0.05
	試驗人力分?jǐn)?/TD>	9	9	9	9	9
	次數自動分?jǐn)?/TD>	3	3	3	3	3
	總計	12	12	12	12	12

注：分?jǐn)嗄芰Χ闰?yàn)電壓為1.1×440V或1.05×440V時，電源頻率為60Hz。

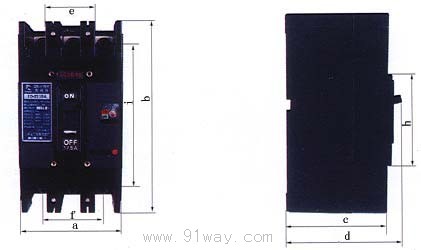

外形及安裝尺寸:

型號	外形尺寸				安裝尺寸
型號	a	b	c	d	e	f	g	h	安裝螺釘
30G	90	150	85	103	30	60	130	120	M4
100B、100G（TO-100BA、TG-100B)	90	150	85	103	30	60	130	120	M4
225B（TO-225）	105	200	103	121	35	70	155	92	M6
225G、400B、400G（TG-225、TO-400BA、TG-400B	140	260	103	130	45	90	214	112	M6
600B、600G（TO-600B）	210	263	103	139	70	140	243	112

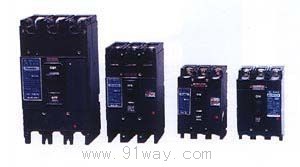

DZ949(TO、TG)系列塑殼斷路器（示意圖）
