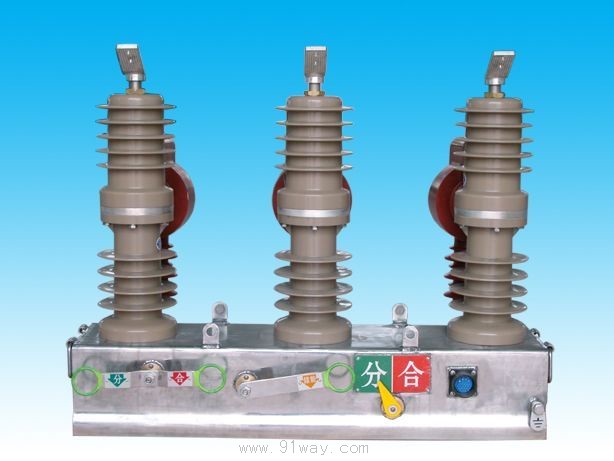

ZW32-24系列柱上真空斷路器產品詳細說明：

ZW32M-24（永磁）真空斷路器為組合式系列化產品：可選配組合隔離開關，為線路檢修提供可視斷口；斷路器配用永磁操動機構，與真空滅弧室形成最良好的配合完成操作功能，合分動作穩定可靠；整個產品設計先進合理、結構緊湊，箱體完全密封，內部無凝露，機件無銹蝕，開關可靠性大大提高；采用新型復合固體絕緣結構，將真空滅弧室、主導電回路、絕緣支撐等有機地組合成為一個集成固封極柱，徹底解決了真空滅弧室小型化與滿足外絕緣要求的矛盾；套管水平布置，輸出與輸入端是橫向布置，即便于架空線聯接，也利于電纜的接入；選配的隔離開關帶有手動操動機構，兩者構成機械防誤操作閉鎖；斷路器的外殼有不銹鋼和普通鋼板經達克羅防銹處理兩種可選，可達到在有效使用期（10年）內無需油漆維護；智能控制單元內的電源系統保證在系統失電時提供至少24小時的電池持續供電，能控制開關進行可靠動作。

由于ZW32M-24（永磁）真空斷路器應用了多項專利技術，使它具有很多優點：無SF6、無油，受環境影響小、有利于環境保護；單元尺寸小、重量輕、便于柱上安裝；智能控制單元緊湊適用可以簡單地安裝在柱子的下方，可選配無線遙控器，可以在100米范圍內控制開關的分合；適用于城鄉電網就地操作和遠方控制；除了電池每5年更換一次外，斷路器本體基本終身免維護。
第二章 產品特點及引用標準

ZW32M-24（永磁）真空斷路器集微處理機技術、現代網絡通訊技術和新型開關制造技術于一體。它專為滿足配網自動化的需求而設計，可實現各種測量、保護及控制功能。
相對于傳統電器裝置它有如下特點：（1）性能好、可靠性高；（2）硬件軟件化；（3）具備在線監測和自診斷功能；（4）適應惡劣環境，能在-40℃～+85℃環境溫度范圍內安全可靠運行。
它有強大的通訊處理功能：RS-232接口實現當?shù)貐��?shù)設定和編程；通過RS-485接口、LonWorks、光Modem以及光纖以太網實現系統組網及數據遠傳功能。

產品全密封結構設計；殼內除環氧支座外，不再有輔助絕緣材料；套管水平布置，輸出與輸入端是橫向布置，即便于架空線聯接，也利于電纜的接入；整體成型套管，可保證良好的氣密性。
630A時切負荷操作超過3萬次，維護工作量少。切除額定短路電流20kA超過30次。
可配置隔離刀閘，具備明顯斷開點，維護方便、安全。

本說明書中所示產品均符合以下標準及規范：
GB1984《交流高壓斷路器》
GB11022《高壓開關設備通用技術條件》
GB311.1《高壓輸變電設備的絕緣配合》
DL/T 593《高壓開關設備的共用訂貨技術條件》
DL/T 402《交流高壓斷路器訂貨技術條件》
GB2706《交流高壓電器動、熱穩定試驗方法》
GB3309《高壓開關設備在常溫下的機械試驗》
DL403《10～35kV戶內高壓真空斷路器訂貨技術條件》
GB/T13729-1992《遠動終端通用技術條件》
GB/T15153.2《遠動設備及系統工作條件環境條件》(idt IEC870-2-2：1996)
GB/T15153.1-1998《遠動設備及系統第2部分：工作條件》(idt IEC870-2-1：1995)
DL/T630-1997《交流采樣遠動終端技術條件》
GB/T17626.4—1998《電磁兼容：試驗和測量技術、快速瞬變脈沖群抗擾度試驗》(idt IEC61000-4-4：1995)
IEC61334-5-1：1999《Distribution Automation using distribution line carrier systems Communication Protocols》

使用條件:
周圍空氣溫度：-40℃～+55℃，日溫差：日變化25℃；
海拔：不超過2000米；
風速：不超過35 m/s；
無經常性的劇烈振動；
無強力腐蝕氣體、介質的場所（如各種酸、堿、濃煙等）；
防污穢能力Ⅳ級；
儲存溫度-40℃～+85℃；
