YZE系列起重及冶金用電磁制動三相異步電動機產品詳細說明：

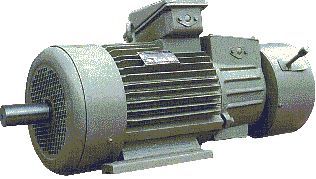

YZE系列起重及冶金用電磁制動三相異步電動機

產品簡介
YZE系列起重及冶金用電磁制動三相異步電動機是YZ YZR系列電動機的派生品，是在YZ YZR電機的基礎上增加一個直流電磁制動器而組成。具有過載能力大，制動可靠，制動力矩可調，結構緊湊�？刂品奖�，使用維護簡單等特點。適用于要求頻繁起動，快速制動，準確定位，籪續轉動的起重及冶金機械設備上。
使用條件：
額定電壓：380 V 額定率為50 Hz
勵磁電壓為：170 V

YZE系列起重及冶金用電磁制動三相異步電動機技術數據

座號	同步轉速						額定靜能制動力矩N.m
	1500r/min		1000r/min		750r/min
	功率KW	JMkg.m2	功率KW	JMkg.m2	功率KW	JMkg.m2
112M1	0.75	0.021	-	-	-	-	15
112M2	1.5	0.022	-	-	-	-	15
112M3	2.2	0.023	1.5	0.023	-	-	30
132M1	3.7	0.59	2.2	0.059	-	-	45
132M2	5.5	0.64	3.7	0.064	-	-	75
160M1	7.5	0.117	5.5	0.117	-	-	110
160M2	11	0.148	7.5	0.148	--	-	150
160L	15	0.198	11	0.198	7.5	0.198	220
160L	-	-	15	0.36	11	0.36	300
200L	-	-	22	0.637	15	0.632	450
225M	-	-	30	0.832	22	0.832	600
250M1	-	-	-	-	30	1.45	800

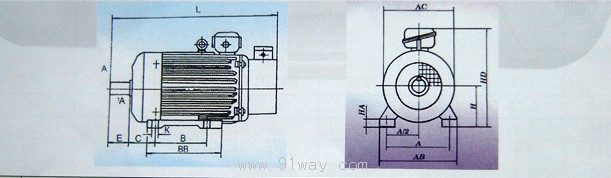

YZE-IM1001、IM1003機座帶底腳、端蓋上無凸緣的電動機

機座號	安裝尺寸													外形尺寸
	A	A/2	B	C	D	D1	E	E1	F	G	H	K	螺栓直徑	AB	AC	BB	HA	HD	L
112M	190	95	140	70	32	-	80 110	-	10	27	112	12	M10	250	245	235	18	335	565
132M	216	106	178	89	38					33	132			275	285	260	20	365	645
160M	254	127	201	108	48	-			14	42.5	160	15	M12	320	325	290	25	325	870
160L			254													335			920
180L	279	139.5	279	121	55	M36×3		82		19.9	180			360	360	380		465	1085
200L	318	159	305	133	60	M42×3	140	105	16	21.4	200	19	M16	405	405	400	28	510	1170
225M	356	178	311	149	65					23.9	225			455	430	410		545	1320
250M	406	203	349	168	70	M48×3	140		18	25.4	250	24	M20	515	480	510	30	605	1420

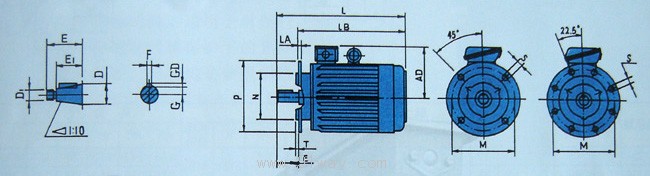

YZE-IM3001、IM3003、IM3011、IM3013臥式立式安裝、機座不帶底腳、端蓋有凸緣的電動機

機座號	安裝尺寸															外型尺寸
	凸緣號	D	D1	E	E1	F	G	M	N	P	R	S	螺栓直徑	T	孔數（個）	HD	L	LA	LB
112M	FF215	32	-	80	-	10	27	215	180	250	0	15	M12	4	4	220	565	14	485
132M	FF265	38					33	265	230	300						230	645		565
160M	FF300	48	-	110		14	42.5	300	250	350		19	M16	5		260	870	18	760
160L																	920		810
180L		55	M36×3		82		19.9									280	1085		975
200L	FF400	60	M42×3	140	105	16	21.4	400	350	450					8	320	1170	20	1030
225M		65					23.9										1320		1180
250M	FF500	70	M48×3			18	25.4	500	450	550						355	1490	22	1630
