產品名稱：

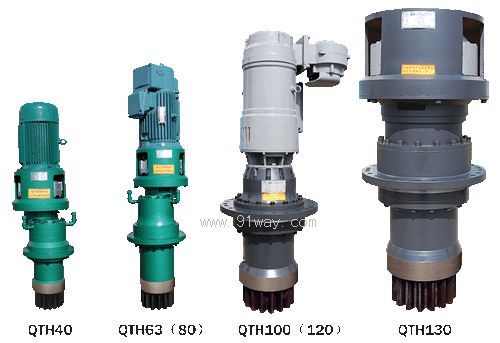

QTH系列塔式起重機回轉機構

型號規格：

放大圖片

產品類別：

常規產品 -- 五金工具 -- 起重機

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13371811002

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

QTH系列塔式起重機回轉機構產品詳細說明：

QTH系列塔式起重機回轉機構采用雙行星減速機、具有結構緊湊、輸出扭矩大、噪聲低、效率高、工作平穩、抗沖擊性能好等特點，適用于塔式起重機回轉機構，也可用于港機或其他機構的傳動。

QTH系列塔式起重機回轉機構技術參數　表一

機構型號	電機型號(選配)	液力偶合器	減速機	輸出扭矩N.m	適用塔機KM.m
QTH40	Y132S-6-3	YOX250	XX4-40	4000	160-315
QTH40	YZR132M1-6-2.2	YOX250	XX4-40	4000	160-315
QTH63	YD132S-4/8-2.2/3.3	YOX250	XX4-63	6300	250-400
QTH80	YZR132M1-6-2.2	YOX280	XX4-80	8000	315-630
QTH100	YZR132M2-6-3.7	YOX280	XX4-100	10000	400-1250
QTH100	YLEW112-4-95	----	XX4-100	10000	400-1250
QTH120	YZR160M1-6-5.5	YOX320	XX4-120	12000	400-1250
QTH120	YLEW112-4-95	----	XX4-120	12000	400-1250
QTH160	YZR160M1-6-5.5	YOX320	XX4-160	16000	800-1600

輸出齒輪及螺栓聯接孔參數　表二

減速機型號	齒輪模數	齒輪齒數	變位系數	螺栓孔尺寸	螺栓孔數量
XX4-40	8、10	12-17	0.5	Φ14	12
XX4-63	10、12	12-17	0.5	Φ14	12
XX4-80	10、12	12-17	0.5	Φ18	24
XX4-100	10、12	12-17	0.5	Φ18	24
XX4-120	10、12	12-17	0.5	Φ18	24
XX4-160	10、12、14	12-17	0.5	楔塊固定

主要安裝尺寸

參數	QTH40	QTH63	QTH80	QTH100	QTH120	QTH160
D	Φ290	Φ290	Φ340	Φ380	Φ380
D1	Φ176	Φ200	Φ220	Φ260	Φ260	Φ280
D2	Φ260	Φ260	Φ295	Φ330	Φ330	Φ415
D3	Φ320	Φ320	Φ370	Φ420	Φ420	Φ442
D4	Φ30	Φ30	Φ30	Φ30	Φ30	Φ42
i(減速比)	120、125、147、157、180、195
L1	50	70	70	70	70	100
L2	230	230	315	315	315	550
L3	15	23	20	20	20	20
H1	80	80	85/90	90	90	110
H2	5/10	12	15	12	12	25
H3	17	23	30	25	25	30
L	102	102	102	102	102	155
K	8x40	8x40	8x40	8x40	8x40	12x50

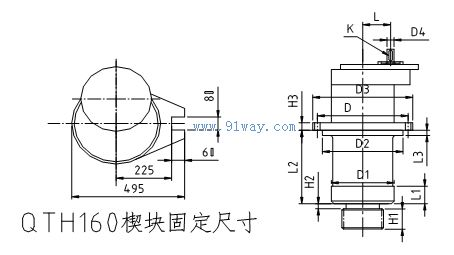

QTH系列塔式起重機回轉機構（示意圖）
