產品名稱：

HG5-1366-80反射式玻璃板液位計

型號規格：

放大圖片

產品類別：

常規產品 -- 儀器儀表 -- 液位開關

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13901609058

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

HG5-1366-80反射式玻璃板液位計產品詳細說明：

HG5-1366-80反射式玻璃板液位計是按原化工部HG5-1364~1370-80標準生產的適用于直接指示各種塔、罐、槽、箱等容器內介質液位。在儀表上下閥門內裝有安全鋼球，當玻璃意外破損時，鋼球能在容器內壓力的作用下，自動關閉液流通道，以防止液位繼續外流。

特點：

直讀式、讀數精確、可靠
結構簡單、維修方便
使用安全、耐用

結構原理：

　　根據連通其原理，將容器內介質液位引至外部玻璃板液位計內，通過透明玻璃直接顯示容器內液位實際高度儀表閥桿密封填料采用柔性石墨壓環，密封性能可靠。

反射式玻璃板液位計主要技術參數：

測量范圍（安裝中心聚L）：300、500、800、1100、1400、1700mm
工作壓力：2.5、4.0、6.3MPa、0.6MPa（用于R型）
材質：碳鋼、不銹鋼
工作溫度：-20～+200℃
鋼球自動關閉壓力：≥0.2MPa
伴熱蒸汽壓力：≤0.6MPa
蒸汽夾套接頭：G1/2"外螺紋

反射式玻璃板液位計液面計規定標記：

名稱	型號	規格	標準號	備注
液面計	A(B)T25-Ⅰ， A(B)T25-Ⅱ， A(B)T25-ⅠZ， A(B)T25-ⅡZ，	L=500、800、1100、1400、1700、2000	HG5-1364-80	①突面法蘭(A)按HGJ46-91 ②凸面法蘭(B)按HGJ47-91 DN20，PN2.5MPa ③工作壓力：2.5MPa
液面計	BT64-Ⅰ， BT64-Ⅱ， BT64-ⅠZ， BT64-ⅡZ，	L=500、800、1100、1400、1700	HG5-1365-80	①凸面法蘭(B)按HGJ47-91 DN20，PN6.3MPa ②工作壓力：6.3MPa
液面計	BR40-Ⅰ， BR40-Ⅱ， BR40-ⅠZ， BR40-ⅡZ，	L=500、800、1100、1400、1700、2000	HG5-1366-80	①凸面法蘭(B)按HGJ47-91 DN20，PN4.0MPa ②工作壓力：4.0MPa
液面計	R6-Ⅲ	304	HG5-1367-80	工作壓力：0.6MPa
液面計	R6-Ⅰ R6-Ⅱ	304	HG5-1368-80
液面計	R-Ⅲ	304	HG5-1369-80
液面計	R-Ⅰ R-Ⅱ	304	HG5-1370-80

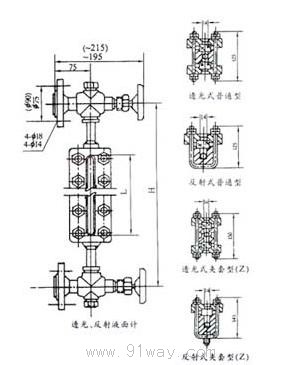

HG5-1366-80反射式玻璃板液位計（示意圖）
