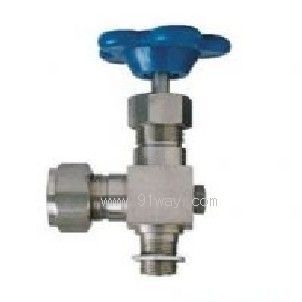

JX49W/H液位計針型閥產品詳細說明：

JX49W/H液位計針型閥是裝在液位計兩端的一種針型閥產品，也稱液位計針型閥。產品有法蘭和螺紋兩種，本產品屬于法蘭型的。

產品特點：
JX49W液位計結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，而且操作簡便、迅速， JX49W/H液位計針形（型）截止閥廣泛使用于水,油,氣等腐蝕性與非腐蝕性介質。

性能參數：

試驗項目	壓力值
公稱壓力	16
殼體試驗	24
密封試驗	17.6
氣壓試驗	9.6
適用溫度	≤180℃
適用介質	水、蒸汽

JX49W/H液位計針型閥零部件材質：

零件名稱	材質
法蘭	20# A105 SS304 SS304L SS316 SS316L
管接頭	20# A105 SS304 SS304L SS316 SS316L
密封圈	橡膠
卡套	20# A105 SS304 SS304L SS316 SS316L
閥體	20# A105 SS304 SS304L SS316 SS316L
填料墊	PTFE 柔性石墨 金屬盤根
填料	PTFE 柔性石墨
填料壓蓋	20# A105 SS304 SS304L SS316 SS316L
鎖緊螺母	20# A105 SS304 SS304L SS316 SS316L
閥桿	20# A105 SS304 SS304L SS316 SS316L
手輪	20# A105 SS304 SS304L SS316 SS316L
帶帽螺母	20# A105 SS304 SS304L SS316 SS316L

JX49W/H液位計針型閥外形尺寸：

型號	D0	D2	D3	H	H1
JX49W/H-1	ø19	ø96	ø60	97.5	47
JX49W/H-2	ø19	ø104	ø60	97.5	49
JX49W/H-3	ø19	ø112	ø60	97.5	47
