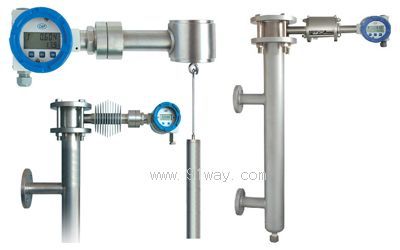

UFR-68-T00浮筒式液位計產品詳細說明：

UFR-68-T00浮筒式液位計是連續測量液體液位的物位儀表，廣泛應用于石油、化工、電力等具有Ⅱ類Ａ、Ｂ、Ｃ級Ｔ１～Ｔ５具有爆炸性氣體行業。UTD系列電動浮筒液位變送器有兩種型號，模擬型和智能型。模擬型UTD-0，采用國外多種儀表特長，結合國內具體情況研制而成。儀表可靠性高，抗干擾能力強。變送器由微處理器進行信號處理，量程范圍調節寬，零點可任意遷移。具有故障自診斷、雙向通訊等功能。

結構原理
　　變送器由檢測、轉換和變送三部分組成。
　　檢測部分：是根據阿基米德定律設計的，當被測液體液位發生變化時，浮筒浸在液體中的體積與浮子成正比。因此，檢測出浮筒所受的浮力，也就間接地檢測了液位的高度。
　　轉換部分：浮筒浸在液體中受到浮力作用，以扭力管、扭力桿傳遞，使差動變壓器輸出相應的電壓信號。
　　變送部分：電路板將輸入的電壓信號轉換放大后，輸出標準的4～20mＡ電流信號。智能型儀表將輸入的電壓信號經Ａ／Ｄ轉換送給微處理器，經微處理器運算處理轉換成對應的4～20mＡ模擬信號和用HART協議與DCS主機通訊。

UFR-68-T00浮筒式液位計技術參數

供電電源：24VDC　　
輸出信號：模擬型0　　4～20mA
　　　　　智能型1　　4～20mA+HART 　　
負載電阻：≤600Ω 　　
精度等級：1.0級　　
環境溫度：-40～70℃ 　　
相對濕度：≤85% 　　
介質比重：0.4～1.4(介質比重差≥0.1) 　　
測量范圍：300～3000mm 　　
出 線 口：M20×1.5內螺紋　　
公稱壓力：4.0MPa，6.3MPa，10.0MPa，16.0MPa 　　
公稱通徑：DN40；DN80 　　
法蘭標準：JB／T82.2-94；HG20592-97 　　
防爆標志：diaⅡCT5 　　
材 質：浮 筒 1Cr18Ni9Ti、316L
　　　 外 筒 碳鋼、1Cr18Ni9Ti、316L 　　
產品標準：GB/T13969-1992
