產品名稱：

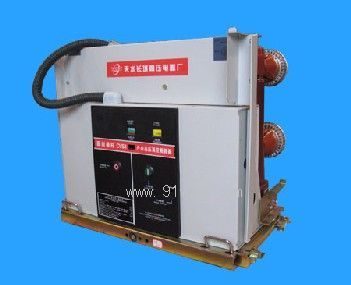

CVS固封極柱真空斷路器

型號規格：

放大圖片

產品類別：

常規產品 -- 高壓電器 -- 戶內真空斷路器

參考價格：

廠價直銷

產品品牌：

長城

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

CVS固封極柱真空斷路器產品詳細說明：

一、顯著特點：
CVSl真空斷路器配用CG68彈簧機構—— 或CG69永磁機構“可獨立的整體式機構”
結構簡單、零部件少，
結構緊湊、體積小、重量輕；
功能齊全、可靠性高，
操作按鈕、狀態指示分布整齊、集中；
維修方便：
維修時既可將機構整體更換維修，
也可在斷路器上對零部件進行更換維修。

二、最新技術的SIEMENS真空滅弧室
截流值底，接觸電阻小，
機電壽命高，壽命周期內觸頭磨損小
縱向磁場觸頭

三、固封式主回路
真空滅弧室垂直固封在絕緣筒內，防止真空滅1G室受外部因素而損壞
柔性填封材料可減小斷路器操作震動對真空滅弧室的影響
有效的阻斷真空滅強室外表的爬電，減小了體積。

四、操作機構與真空滅弧室的配合
采用PRO-E動力學分析計算，通過實驗驗證。在此配合下觸頭燒損極小
緊湊的結構設計
斷路器零部件少，結構布置合理緊湊操作機構與真空滅弧室的配合

五、CVS固封極柱真空斷路器適用范圍廣
斷路器能適用KVN28、 KYN79等各種中置可移開式開關柜，也可固定安裝。

六、CVS固封極柱真空斷路器范圍

額定蛆路開斷電流	額定短路開合電流	額定電流	12kV	12kV (4000M)	24kV
25kA	63kA	630—1250A	CVSl	CVSl	CVSl
		1600A	CVSl	CVSl	CVSl
		1250A	CVSl	CVSl	CVSl
31．5kA	100kA	1600A	CVSl	CVSl	CVSl
31．5kA	100kA	2000A	CVSl	CVSl	CVSl
		1250一2000A	CVSl	CVSl	CVSl
40kA	130kA	2500一3150A	CVSl	CVSl	CVSl
40kA	130kA	1600一2500A	CV51	CVSl	CVSl
50kA	130kA	1250一4000A	CVSl	CVSl	CVSl

七、捆綁觸頭選用表

額定電流(A)

630

1250

630一2000

1600一2000

2500—3150

1250-4000

額定短路開斷

電流(kA)

20—21

20—25

31．5

31．5—40

靜觸頭直徑

Ø3

Ø49

Ø79

Ø109

八、技術數據
斷路器主要的技術參數表

序號	名稱		單位	數 值
l	額定電壓		kV	12
	額定絕	lmin32頻耐受電壓	kV	42
2	緣水平	沖擊耐受電壓(峰值)		75
3	額定電流		A	630	1250		1600	2000	1250 — 2000		2500 — 3150
4	額定短路開斷電流			25	31．5				40
5	額定短路關合電流(峰值)			80	80(100)				100(130)
6	額定峰值耐受電流		kA	80	80(100)				100(130)
7	額定短時耐受電流			25	31．5				40
8	電壽命		次	30
9	額定短路電流持續時間		S	4
10	額定操作順序			分—0．3s-合分—180s—合分
11	機械壽命		次	20000		20000				20000
12	額定單個電容器組開斷電流		A	630
13	額定背對背電容器組開斷電流		A	400

注：括弧內為提高關合電流值，用戶特殊要求是提供
CVS1-12/T630-25，CVS1-12/T1250-31.5,CVS1-12/T1600-31.5
機械特性參數表

序號	名稱		單位	數 值
1	觸頭開距			8^+0.5_-1.5
2	接觸行程		mm	3．5±0．5
3	相間中心距離			170±1．5 210±1．5
4	合閘觸頭彈跳時間			≤2
5	三相分閘不同期性			≤2
6	分閘時間	最高
	當操作電壓為	額定		30-50
		最低
7	合閘時間		ms	35-75
8	分閘速度(剛分5mm)		m/s	1．4±0．2
9	平均分閘速度(剛合前5mm)			0．8±O．2

CVS1-12/T2000-31.5，CVS1-12/T1250-40，CVS1-12/T3150-40
機械特性參數表

序號	名稱		單位	敷值
1	觸頭開距			10±1
2	接觸行程		mm	3±O．1
3	相間中心距離			275±1．5
4	合閘觸頭彈跳時間			≤2
5	三相分閘不同期性			≤2
		最高
6	分閘時間當操作電壓為	額定		30-65
		最低
7	合閘時間		ms	35-75
8	分閘速度(剛分5mm)		m／s	1.4±0.2
9	平均分閘速度(剛合前5mm)			0.8±0.2

儲能電機

額定電壓

(V)

胡定輸入功率

(W)

正常工作電壓范圍

(V)

儲能時間

(S)

DC220、DCll0

85％-110％額定電壓

≤15

*操作電壓允許采用交、直流電源。

分合閘線圈

	合閘線圈		分閘線圈
額定操作電壓(Y)	AC220、DC220	ACll0、DCll0	AC220、DC220	ACll0、DCll0
線圈電流(A)	1.45	2.2	1.45	2.2
正常工作電壓范圍	85％～110％額定電壓		65％～120％額定電壓

CVS固封極柱真空斷路器（示意圖）
