產品名稱：

LW3-12I,II型戶外高壓六氟化硫斷路器

型號規格：

放大圖片

產品類別：

常規產品 -- 高壓電器 -- SF6氣體斷路器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

LW3-12I,II型戶外高壓六氟化硫斷路器產品詳細說明：

LW3-12Ⅰ、Ⅱ型戶外高壓六氟化硫斷路器是以SF6 氣體作為絕緣和滅弧介質的新型戶外高壓斷路器。滅弧室采用旋弧原理，斷路器和操作機構為整體結構。與其它10kV戶外斷路器相比，本產品具有結構簡單、滅弧和絕緣性能可靠、操作功小、額定參數高、電壽命和不檢修周期長等顯著優點。

操作機構
產品分為Ⅰ、Ⅱ型兩種。Ⅰ型斷路器配手動儲能彈簧操作機構，本體內A相和C相裝有保護用的3級電流互感器，具有手動開斷、手動關全和過電流（或短路）自動脫扣開斷三種功能。
Ⅱ型斷路器電動儲能彈簧操作機構，具有電動儲能、關合、開斷、手動儲能、關合開斷和過電流（或短路）自動脫扣（內裝或外接電流互感器來實現）等多種功能，不但可實現手動就地操作而且可實現遠距離控制和自動重合閘操作。

LW3-12I,II型戶外高壓六氟化硫斷路器技術參數

額定電壓	12kV	額定電流	630A
額定短時耐受電流	12.5kA,16kA	機械壽命	2000次
額定峰值耐受電流	31.5kA,50kA	額定短路開斷電流	12.5kA,16kA
額定短路開斷電流下開斷次數	20次Times	額定工作壓力	0.35Mpa

2、使用環境
1.環境溫度：上限+40℃，下限-30℃
2.海拔高度：不超過3000米。
3.風壓不大于700Pa。
4.地震烈度：不超過8度
5.安裝場所：應沒有火災、爆炸危險、化學腐蝕及劇烈震動。
6.污穢等級：Ⅲ類，Ⅳ類
3、產品型號

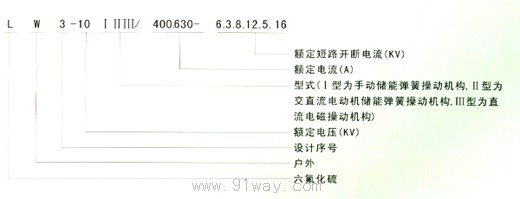

LW3-10ⅠⅡⅢ/400.630-6.3.8.12.5
每一部分所代表的含義如下：

技術參數

序號	名稱		單位	數據
1	額定電壓		KV	10
2	最高工作電壓		KV	12
3	額定絕緣水平（當斷路器充SF6氣體為0.25MPa。20℃時）	雷電沖擊耐受全波	KV	75
		工頻耐壓一分鐘		42
		淋雨有耐壓試驗		34
		反向沖擊耐壓		85
4	零表壓下的絕緣電流	工頻耐壓一分鐘	KV	30
		反向耐壓一分鐘		30
		最高相電壓五分鐘		9
5	額定電流		A	400.630
6	額定短路開斷電流		KA	6.3	8	12.5	16
7	異相接地重合閘開斷流		KA	5.5	7.1	10.9	14
8	零表壓下開斷電流		A	400.630
9	額定操作順序	Ⅰ型		分--180s合分--180S-合分
		Ⅱ、Ⅲ型		分--180s合分--180S-合分
10	額定關合電流（峰值）		KA	16		20	31.5
11	額定動穩電流（峰值）		KA	16		20	31.5
12	額定熱穩定電流		KA	6.3		8	12.5
13	額定熱穩定時間		S	4
14	剛合速度		M/S	2.6±0.2
15	剛分速度		M/S	2.6±0.2
16	固有合閘時間	Ⅱ、Ⅲ型	S	≤0.06
17	固有分閘時間	Ⅰ型	S	≤0.06
		Ⅱ、Ⅲ型		≤0.04
18	額定工作壓力		MPa	0.35（20℃）
19	最低工作壓力		MPa	0.25（20℃）
20	年漏氣率		%	小于1
21	機械穩定性操作		次	6000
22	重量	Ⅰ型	Kg	122
		Ⅱ型		130
		Ⅲ型		132
23	SF6氣體水分含量		PPM	≤150

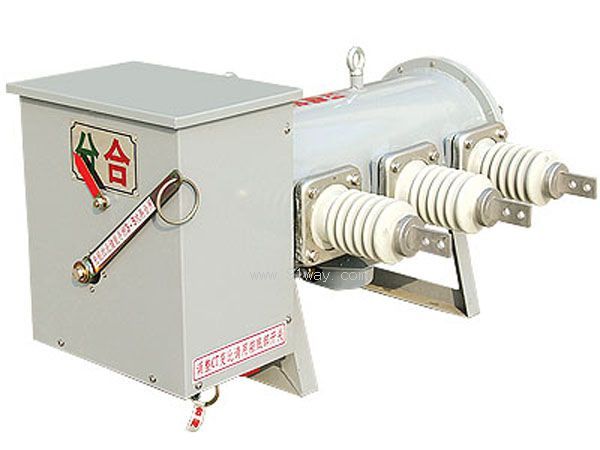

LW3-12I,II型戶外高壓六氟化硫斷路器

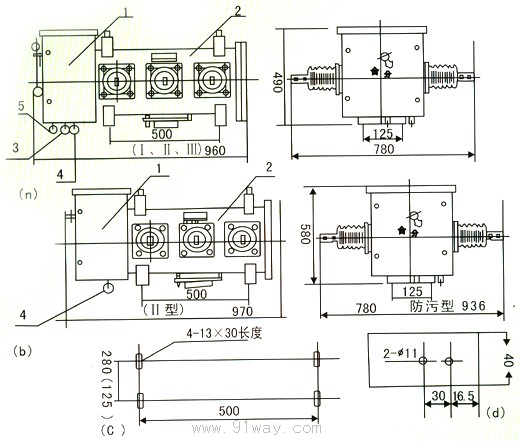

LW3-12I,II型戶外高壓六氟化硫斷路器（示意圖）
