ZW1-12戶外交流高壓真空斷路器產品詳細說明：

ZW1-12戶外交流高壓真空斷路器

•電壓互感器，提供操作電源，不需另接電源；
•電后可進行一次分閘操作；
•運作功率小、可靠性高；
•輸出電流、電壓信號，用于計量或遠程自動控制；
•在控制箱內，留有訊號接口和分合指示接口，可與各種FTU配合，配上調制調解器，與城網自動化設備配套使用，實現“三遙”或“四遙”；

1． 概述
ZW1－12系列戶外交流高壓真空斷路器是三相交流50Hz,額定電壓為12kV的戶外裝置，主要用于農網和城網的12kV系統，作為切合負荷電流、過載電流及短路電流之用，也可用于其它類似場所。
2．使用環境條件
環境溫度:＋40℃～－30℃。
海拔高度：2000m。
空氣相對濕度:日平均不大于95％.
月平均不大于90％.
飽和蒸氣壓日平均值不大于2.2×10-3MPa.
月平均值不大于1.8×10-3MPa。
風壓不超過:700Pa
地震裂度不超過8度。
無火災、爆炸、嚴重污染、化學腐蝕及劇烈震動的場所

3.ZW1-12戶外交流高壓真空斷路器技術參數
主要電氣參數見下表1

序號	名 稱		單位	數 據
1	額定電壓		kV	12
2	額定絕 緣水平	1min工頻耐壓		42
		雷電沖擊耐壓		75
3	額定電流		A	630
4	額定短路開斷電流		kA	6.3，12.5
5	額定短路關合電流（峰值）			16，31.5
6	額定動穩定電流			16，31.5
7	4s額定熱穩定電流			6.3，12.5
8	額定短路開斷電流開斷次數		次	30
9	額定操作順序			分-0.3s-合分-180s-合分
10	機械壽命		次	10000
11	電流互感器變比			100/5，200/5， 400/5，800/5,1600/5

4.結構及特點
斷路器由導電回路、絕緣系統、密封件及殼體組成。整體結構為三相共箱式。導電回路是由進出線導電桿，動靜端支座導電夾與真空滅弧室連接而成，外絕緣主要是通過高壓瓷套來實現的，具有抗污穢能力，內絕緣為復合絕緣，主要是通過箱體內的變壓器油等來實現的，同時也解決了戶外產品內部的凝露問題。該斷路器操縱機構根椐用戶需要可配裝延時器，用以解決開關運行中出現的涌流現象。根據用戶要求加裝戶外隔離開關，可以形成明顯的隔離斷口，使用維護更為方便安全。

5．訂貨須知
應注明:
斷路器型號規格、名稱、操作方式、配用電流互感器變比、數量。

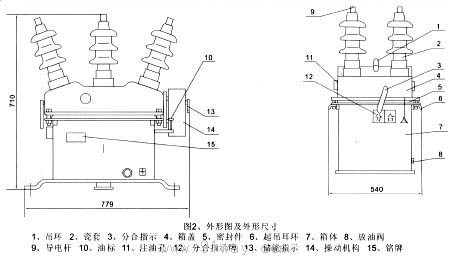

外形尺寸及安裝尺寸見下圖：

圖a 1.吊環 2.瓷套 3.箱蓋 4.密封件 5.起吊耳環 6.箱體 7.放油閥 8.導電桿 9.油標
10.注油孔 11.分合指標 12.操動機構 13.名牌

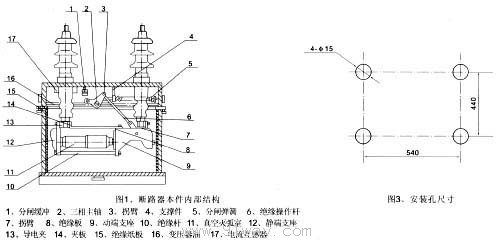

3.2 本產品斷路器本體由導電回路、絕緣系統、密封件及殼體組成，整體結構為三箱共箱式，導電回路是由進出導電桿、動、靜端支座、導電夾與真空滅弧連接而成，外絕緣主要是通過高壓瓷套來實現的，具有抗污穢能力；內絕緣為復合絕緣，主要是通過箱體內的變壓器、油等來實現的，同時也解決了戶外產品內部的凝露問題。
操作機構其手動具有手動儲能，手動分合、過電流保護等功能，其電動具有電動或手動儲能，電動或手動分合、過電流保護等功能。

序　號	項目名稱		單　　位	標準			備　注
1	額定電壓		KV	12
2	額定電流		A	630
3	工頻耐壓（１分鐘）		KV	42			型式試驗47
4	雷電沖擊耐壓（峰值）		KV	75			型式試驗84
5	額定短路開斷電流		KA	6.3	12.5	16
6	額定短路關合電流（峰值）		KA	16	31.5	40
7	４秒短時耐受電流		KA	6.3	12.5	16
8	額定峰值耐受電流		KA	16	31.5	40
9	額定操作順序			分－0.3秒－合分－180秒-合分
10	額定短路電流開斷次數		次	30
11	機械壽命		次	10000
12	額定操作電壓（配CT口型彈簧操動機構）	分閘線圈	Ｖ	直流或交流220
		合閘線圈
13	動、靜觸頭允許磨損厚度		mm	3	4	4
14	總重		kg	160
