ZW38-40.5型戶外交流高壓真空斷路器產品詳細說明：

ZW38-40.5 高架型瓷柱式戶外高壓真空斷路器是三相交流50Hz的高壓開關設備，主要用于40.5kV輸變電系統的控制與保護，也可用于城、鄉電網及工礦企業的正常操作與短路保護之用，并可用作聯絡斷路器及開合電容器組的場合。
該產品配CT19-IVB型彈簧儲能操動機構，可以遠控電動儲能、電動分、合閘操作，也可就地手動儲能、手動分、合閘操作。

ZW38-40.5型戶外交流高壓真空斷路器主要特點

采用陶瓷外殼的真空滅弧室，滅弧室放在內充0.02/0.2MPa (不帶CT/帶CT) SF6氣體20℃的瓷套內，可以避免受外界環境的影響，無油、抗
污染、抗凝露，開斷電流大，電壽命長。在額定電壓下連續開斷31.5kA短路電流達20次，額定電流2000A。機械可靠性優越，機械壽命達10000次，能頻繁操作。根據用戶要求每臺產品可帶電流互感器6-12只。
該產品設計性能符合GB1984《交流高壓斷路器》國家標準的要求，并滿足IEC56《高壓交流斷路器》國際電工委員會標準的要求，具有結構
簡單，體積小，安裝維護方便等特點。

使用環境條件
環境溫度：最高溫度+40℃；最低溫度-30℃。
相對濕度：日平均相對濕度≤90%；月平均相對濕度≤95%。
海拔：正常使用條件海拔不超過1000m(簡稱平原型)；特殊使用條件海拔不超過3000m(簡稱高原型)；風速不超過34m/s (相應于圓柱表面上的700Pa)；地震烈度不超過 8 度 (水平加速度 0.25g，垂直加速度0.125g)；
空氣污穢程度：Ⅳ級；最小公稱爬電比距：31mm/kV。

ZW38-40.5型戶外交流高壓真空斷路器主要技術參數

項目名稱	數據
額定電壓 (kV)	40.5
額定電流 (A)	2000
額定短路開斷電流 (kA)	31.5
額定短路關合電流 (kA)	80
額定短路開斷電流開斷次數 (次)	20
額定失步開斷電流 (kA)	8
異相接地故障開斷電流 (kA)	27.4
額定操作順序	分-0.3s-合分-180s-合分
額定短路持續時間 (s)	4
額定短時耐受電流 (kA)	31.5
額定峰值耐受電流 (kA)	80
分閘時間 (ms)	3.-65
合閘時間 (ms)	40-100
平均合閘速度 (m/s)	1.0±0.35
平均分閘速度 (m/s)	2.0±0.35
觸頭合閘彈跳時間 (ms)	≤8
三極分、合閘同期性 (ms)	≤3
SF6氣體額定充氣壓力 (Mpa)	(不帶CT) 0.02	(帶CT) 0.2
斷路器重量 (kg)	(不帶CT) 750	1000/1150/1300 (6只CT/9只CT/12只CT)
注：斷路器配用CT19型彈簧操動機構，其電氣原理圖，接線圖，主要技術參數，機構的安裝形式為中掛式。

ZW38-40.5外形尺寸

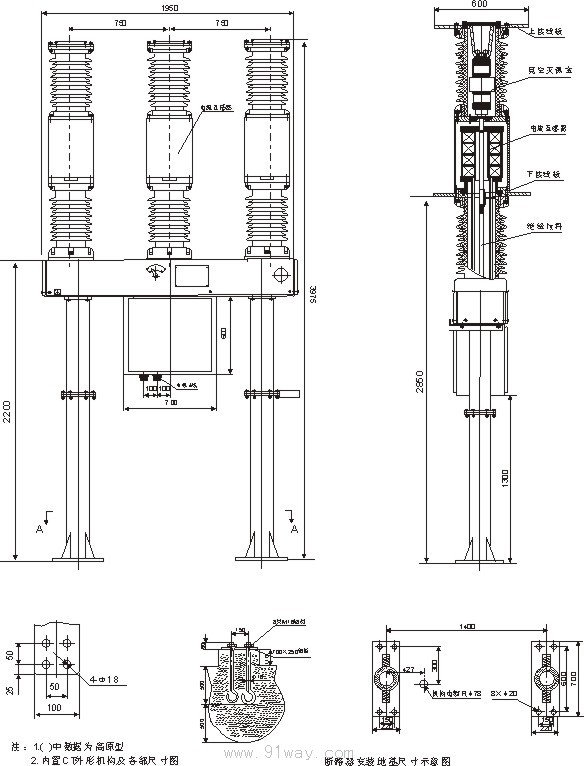

ZW38-40.5高架型瓷柱式高布置真空斷路器內置電流互感器外形圖
