ZN63S-12(VS1+)型戶內高壓真空斷路器產品詳細說明：

ZN63S-12(VS1+)型戶內高壓真空斷路器是三相交流50Hz、額定電壓為7.2～12千伏戶內高壓開關設備。作為電網設備、工礦企業動力設備的保護和控制單元。

斷路器符合我國國家標準GB1984-89《交流高壓斷路器》、JB3855-96《3.6～40.5kV戶內交流高壓真空斷路器》、DL403-91《10～35kV戶內高壓真空斷路器訂貨技術條件》和相關的IEC標準，并具有可靠的聯鎖功能。

ZN63S-12(VS1 + )型戶內高壓真空斷路器可進行頻繁的操作，具有多次開斷和快速重合閘的能力。
ZN63S-12(VS1 + )型戶內高壓真空斷路器采用操動機構與斷路器本體一體化設計，即可以作為固定安裝的單元，也可以與底盤車配裝組成手車單元使用。

ZN63S-12(VS1+)型戶內高壓真空斷路器正常使用條件
a.海拔高度:不超過1000m
b.環境溫度
最高溫度:+40℃
最低溫度:-15℃(允許-30℃時儲運)
c.環境濕度
日平均相對濕度:≤95%
月平均相對濕度:≤90%
日平均飽和蒸氣壓:≤2.2×10 -3 MPa
月平均飽和蒸氣壓:≤1.8×10 -3 MPa
d.沒人火災、爆炸危險，嚴重污穢、化學腐蝕及劇烈震動的場所。
若有特殊使用條件，請?jiān)谟嗀洉r(shí)和制造廠申時、協商。

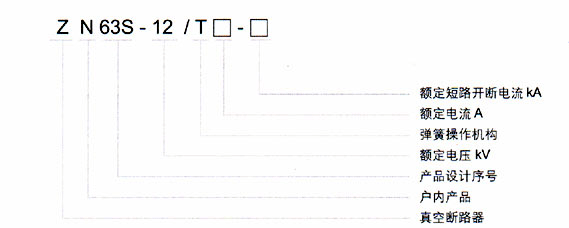

ZN63S-12(VS1+)型戶內高壓真空斷路器型號及含義

技術數據

1、斷路器主要技術參數

序 號	項 目	單 位	數 值
1	額定電壓	kV	12
2	額定頻率	Hz	50
3	額定雷電沖擊耐受電壓（峰值）	kV	75
4	額定短時工頻耐受電壓（1min)	kV	42
5	額定短路開斷電流	kA	20	25	31.5	40
6	額定電流	A	630	630	1250	1250
			1250	1250	1600	1600
					2000	2000
					2500	2500
						3150
7	額定短時耐受電流（有效期）	kA	20	25	31.5	40
8	額定峰值耐受電流（峰值）	kA	50	63	80	100
9	額定短路關合電流（峰值）	kA	50	63	80	100
10	額定短路電流持續時間	s	4
11	機械壽命	次	30000			10000
12	二次回路工頻耐受電壓（1min）	V	2000
13	額定操作順序	O-t-CO-t1-CO

注：20kA、25kA、31.5kA t=0.3s t¹=180s 40kA t=180s、t1=180s

2、斷路器機械特性參數

序 號	項 目	單 位	數 值
1	觸頭開距	mm	9±1
2	接觸行程	mm	3±0.5
3	觸頭合閘彈跳時間	ms	≤2(40kA≤3)
4	三相分、合閘不同期性	ms	≤2
5	平均分閘速度	m/s	1.1±0.2
6	平均合閘速度	m/s	0.6±0.2
7	分閘時間（額定電壓）	ms	≤50
8	合閘時間（額定電壓）	ms	≤100
9	額定合、分閘操作電壓	V	AC110/220 DC110/220
10	儲能電機額定電壓	V	AC110/220 DC110/220
11	儲能電機額定功率	W	70(40kA 100W)
12	儲能時間	s	10
13	動、靜觸頭累積允許磨損厚度	mm	3
14	主導電回路電阻	630A-1250A	≤45
		1600-2000A	≤35
		2500-3150A	≤25
15	合閘觸頭接觸壓力	20kA-25kA	2000N-2500N
		31.5kA	3000N-3500N
		10kA	4500N-5000N

產品結構及工作原理
　 1、斷路總體結構
　 ZN63S-12(VS1⁺)型戶內高壓真空斷路器總體結構采用操動機構和滅弧室前后布置的形式，主導電回路部分為三相落地式結構。上、下出線底座及滅弧室被安裝在一個管狀的絕緣筒式，絕緣筒由環氧樹脂采用APG工藝澆注而成，因而特別抗爬電，這種結構設計使得滅弧室表面不易聚積粉塵，不僅可以防止真空弧滅弧室受到外部因素造成損壞而且可以確保即使在濕熱及嚴重污穢環境下，也可對電壓效應呈現出高阻態。

2、操動機構結構
ZN63S-12(VS1⁺)型戶內高壓真空斷路器配用新型SS1型彈簧操動機構，該機構具有手動和電動儲能功能，結構簡練，可靠性高。操動機構置于滅弧室前的機箱內，斷路器的機箱同時用作操動機構的構架。ZN63S-12(VS1+)型戶內高壓真空斷路器將真空滅弧室與操動機構前后布置組成統一整體，使操動機構的操動性能與滅弧室開合所需性能更為吻合，減小了不必要的中間環節，降低了能耗，使ZN63S-12(VS1⁺)型戶內高壓真空斷路器的性能更為可靠。ZN63S-12(VS1⁺)型戶內高壓真空斷路器既可裝入手車式開關柜，也可裝入固定式開關柜。

3、滅弧原理
斷路器配用的真空弧室具有極高的真空度，當動、靜觸頭在操動機構作用下帶電分閘時，在觸頭尖將會產生電弧，同時，在觸頭間隙中產生適當?shù)目v磁場，使真空電弧保持?jǐn)U散型，并使電弧均勻地分布在觸頭表面燃燒，并維持低的電弧電壓。在電流自然過零時，殘留的離子，電子和金屬蒸氣在微妙數量的時間內就可復合或聚集在觸頭表面和屏幕蔽罩上，滅弧室斷口的介質絕緣強度很快恢復，從而熄滅電弧，達到分?jǐn)嗟哪康�。由于真空斷路器采用縱磁場真空滅弧室。因而具有強而穩定的開斷電流的能力。

4、防誤聯鎖
斷路器能提供完善可靠的防誤操作功能。
a.斷路器合閘操作完成后，在斷路器未分閘時將不能再次合閘；
b.斷路器在合閘結束后，如合閘電信號未及時去除，斷路器內部防跳控制回路將切斷合閘回路防止多次重合閘；
c.手車式斷路器在未到試驗位置或工作位置時，斷路器不能合閘，防止斷路器處于合閘狀態進入負荷區；
d.手車式斷路器在工作位置或試驗位置合閘后，手車不能移動，防止在合閘狀態拉出或推進負荷區；
e.斷路器可按用戶需要配置合閘閉鎖，在二次控制電源未接通時阻止手動進行合閘操作。

使用與維護
安裝前檢查
a.斷路器開箱后應檢查斷路器有無損壞，產品銘牌，合格證是否與訂貨單相符，完好無誤后再清理表面的灰塵，尤其是絕緣表面要清理干凈；
b.用手動方式按規程操作斷路器進行儲能、合閘和分閘，并注意觀察相關指示是否正確；
c.用操作電源操作斷路器進行儲能，合閘和分閘，并注意觀察相關指示是否正確；
d.進行工頻耐壓絕緣試驗；
e.正式運行時，額定電流1600A及以上等級請按要求卸除防塵保護罩；
f.用專用推進手柄插入推進孔中，順時針搖動為推進，逆時針搖動為退出。推進總行程為200mm，在分閘狀態下，均勻搖動手柄到達工作位置或試驗位置，同時柜體相應指示信號燈亮。切忌用力過猛使聯鎖機構和位置信號受損。
