ZW32-12型戶外高壓真空斷路器產品詳細說明：

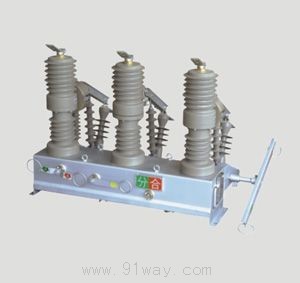

ZW32-12型戶外高壓真空斷路器

ZW32-12型戶外高壓真空斷路器（以下簡稱斷路器）用于交流50HZ，電壓10-12KV的三相電力系統，作為分?jǐn)�、關合負荷之用，它具有過載及短路保護功能，滿足控制、測量要求、還可實現遠方控制、監視等。適用于變電站及工礦企業配電系統中作保護和控制之用及農村電網中頻繁操作場所。

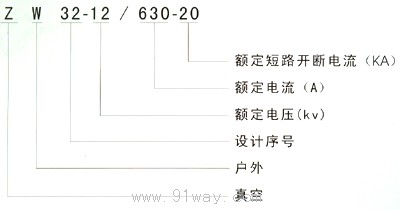

1.3型號意義


2　使用環境條件
a.周?chē)�空氣溫度：上�?40℃，下限-30℃
b.海拔≤2000m（若需增高海拔，則額定絕緣水平相應提高）；
c.風壓：不超過700pa　（相當于風速34m/s）
d.振幅：地震度8度；
e.污穢等級：Ⅲ級
f.最大日溫差：不超過25℃

3　ZW32-12型戶外高壓真空斷路器技術參數

序號	名稱			單位	數據
1	額定電壓			KV	12
2	額定絕緣水平	1min工頻耐壓	干試		42
			溫試		34
		雷電沖擊耐壓（峰值）			75
3	額定電流			A	630:400:200
4	額定短路開斷電流			KA	20:16:12.5
5	額定操作順序				分--0.3--合分--180s-合分
6	額定短路開斷電流次數			次	30
7	額定短路關合電流（峰值）			KA	50
8	額定峰值耐受電流
9	額定短時耐受電流				20
10	額定短路持續時間			S	4
11	分閘時間（分勵脫扣）		最高操作電壓	ms	20-45
			額定操作電壓
			最低操作電壓
12	合閘時間
13	全開斷時間				25-50
					≤100
14	燃弧時間				≤20
15	機械壽命			次	10000
16	合閘功			J	70
17	儲能電機額定輸入功率			W	≤40
18	額定操作電壓及輔助回路額定電壓			V	DC220
					AC220
19	額定電壓下儲能時間			S	<10
20	過電流脫扣器		額定電流	A	5
			脫扣電流準確度	%	±10

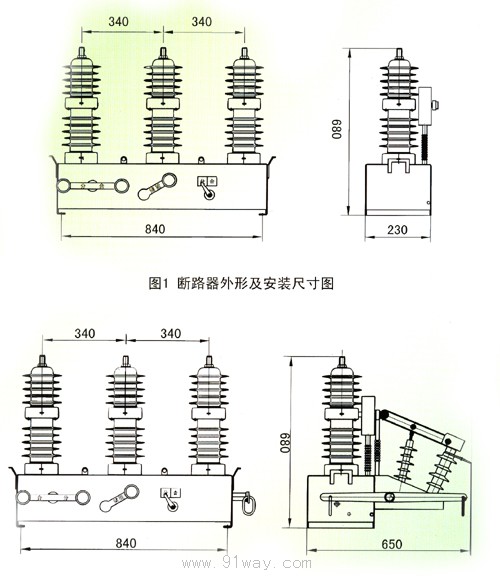

ZW32-12型戶外高壓真空斷路器外形及安裝尺寸圖

ZW32-12型戶外高壓真空斷路器
