ZW8-12型戶外高壓真空斷路器產品詳細說明：

1 概述
ZW8-12型戶外高壓真空斷路器（以下簡稱斷路器）用于交流50Hz-12kV的三相電力系統，能分合電路的負荷電流、過載電流及短路故障電流，室電網控制保護設備，當斷路器與隔離開關組合后（以下簡稱組合斷路器），頁可作為分段開關使用。
2 使用環境條件
a.環境溫度-40℃～+40℃；
b.海拔不超過2000mm，2000mm以上與用戶協商；
c.風壓不超過700Pa(相當于風速34m/s)；
d.相對濕度日平均值不大于95％，月平均值不大于90％
e.空氣污穢程度Ⅲ級；
f.周圍空氣不應受腐蝕性氣體或可燃性氣體等明顯污染；
g.無經常性的劇烈運動；
h.作為絕緣介質的硅橡膠應符合GB655386有關使用場合的要求。

3 ZW8-12型戶外高壓真空斷路器主要技術參數
3.1 額定參數

序號	項     目			單位	參    數
1	額定電壓			KV	12
2	額定電流			A	630
3	額定頻率			HZ	50
4	工頻耐受電壓			KV	42
5	雷電沖擊電壓（峰值）			KV	75
6	額定短路開斷電流			KA	12.5	16	20
7	額定短路關合電流(峰值)			KA	31.5	40	50
8	額定短時耐受電流			KA	12.5	16	20
9	額定峰值耐受電流			KA	31.5	40	50
10	額定操作順序				分—0.3S—合分—180S合分
11	額定短路電流開斷次數			次	30
12	機械壽命			次	10000
13	動觸頭允許磨損累計厚度			mm	3
14	額定操作電壓 配CT型彈簧操動機構		合閘線圈	V	直流或交流110、220
			分閘線圈
15	過流脫扣線圈額定工作電流			A	5
16	儲能電機	客定電壓		V	直流或交流110、220
		功率		W	≤200
17	重量			Kg	150

3.2機械特性參數

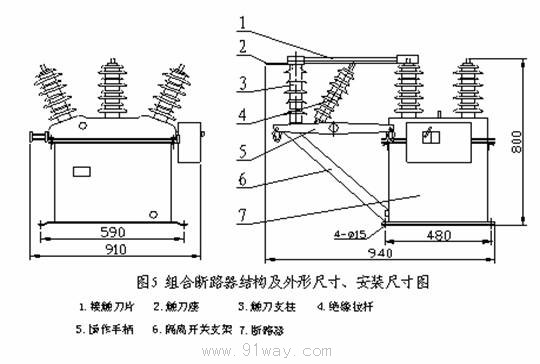

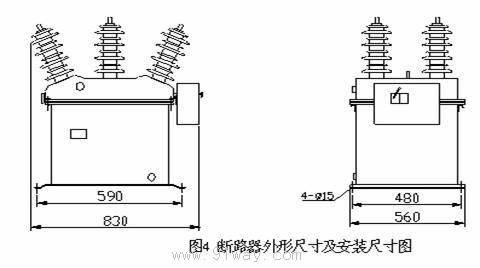

4ZW8-12型戶外高壓真空斷路器外形及安裝尺寸

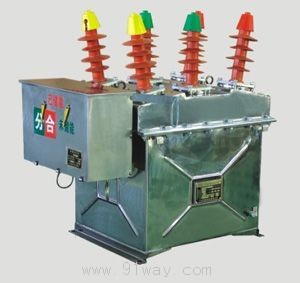

ZW8-12型戶外高壓真空斷路器
