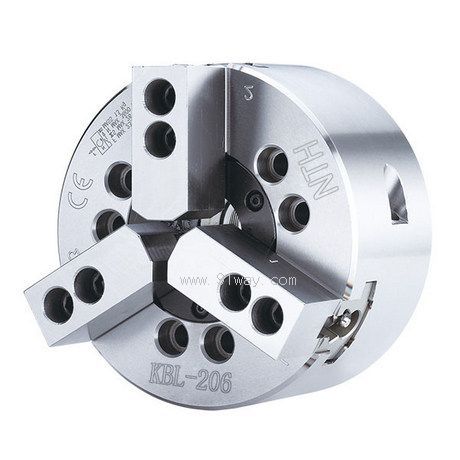

 產品名稱： KBL系列超大行程三爪卡盤
型號規格： KBL系列超大行程三爪卡盤
  放大圖片 放大圖片
產品類別： 常規產品 -- 五金工具 -- 卡盤
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13371811002
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
KBL系列超大行程三爪卡盤產品詳細說明：

KBL系列超大行程三爪卡盤三爪曲柄型大通孔夾頭，超級長行程。夾頭滑動面經硬化處理及精密研磨，并直接潤滑。其安裝連接方式與其他中空夾頭一樣，不需要更換拉桿。高剛性、高精度及高轉速。

尺寸單位/Size unit: mm

規格 Spec
型號 Model

楔心行程
Plunger stroke
mm

爪行程直徑
Jaw stroke Dia.
mm

最大夾持直徑
Max chucking Dia.
mm

最小夾持直徑
Min chucking Dia.
mm

容許油壓缸推力

Max.D.B.Pull

KN

KBL-206

20

32

165

10

22.6

KBL-208

25

40

210

28

31.4

KBL-210

28

42

254

42

37.3

KBL-212

35

50

304

54

49


規格 Spec
型號 Model

最大夾持力
Max clamping force
KN

最高轉速
Max RPM

最大使用壓力
Max.pressure
Mpa

重量
Weight
kg

適合油壓缸
Matched cylinders

KBL-206

19.6

3600

2.5

11.5

S-100

KBL-208

27.5

3000

2.5

23.6

S-125

KBL-210

34.3

2400

2.8

34.5

S-125

KBL-212

48

2100

2.8

60.8

S-150


規格 Spec
型號 Model

A

B

C(H7)

D1

D2

E

F

G

H max

J1

J2(H9)

K1

KBL-206

165

80

140

45

54

6-M10

16

104.8

10

21

60

20

KBL-208

215

93

170

65

74

6-M12

20

133.4

11.5

36

80

25

KBL-210

254

111

220

82

96

6-M12

17

171.4

13

55

105

25

KBL-212

304

130

220

92

102

6-M16

22

171.4

15

62

110

30


規格 Spec
型號 Model

K2

L

M

N

O

P

Q

R

T

U

W

X

KBL-206

10

-2--18

20

23.8--39.8

9--30

3

31

12

43

M30*2

37

73

KBL-208

10

-4--21

25

33.8--53.8

10--35

5

35

14

55

M45*2

40

95

KBL-210

12

-2--26

30

46.3--67.3

13.5--37.5

5

40

16

62

M65*2

45

110

KBL-212

14

-3.5--31.5

30

48.3--73.3

14--52

5

50

21

77

M72*2

53

130

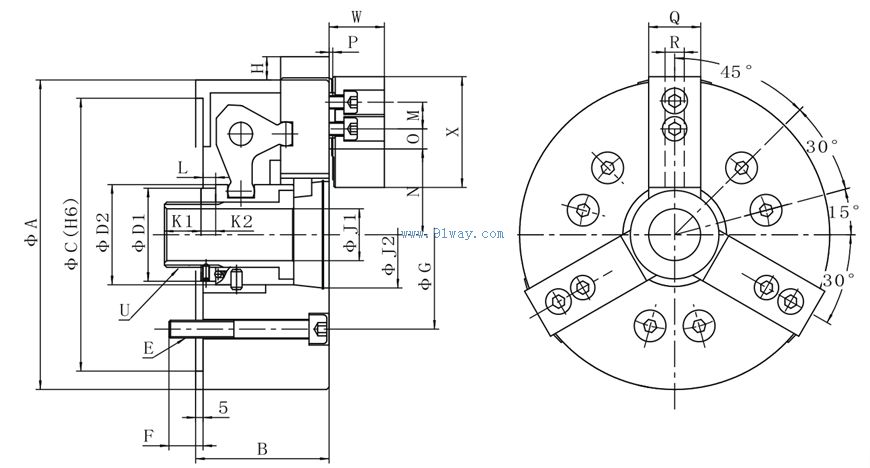

KBL系列超大行程三爪卡盤安裝尺寸

KBL系列超大行程三爪卡盤
