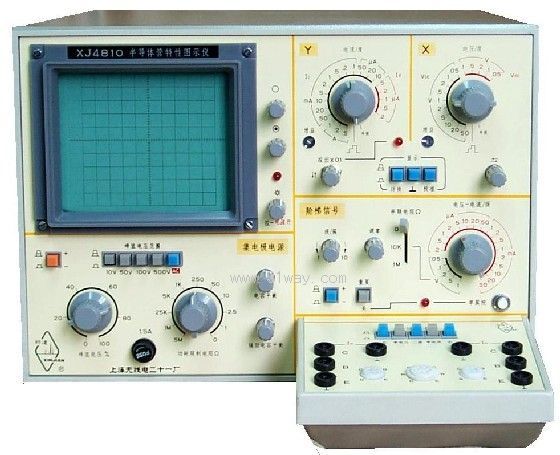

XJ4810,XJ4810A型半導體管特性圖示儀產品詳細說明：

XJ4810,XJ4810A型半導體管特性圖示儀采用示波管顯示半導體器件的各種特性曲線，并測量其靜態參數。本儀器具有二簇曲線顯示，雙向集電極掃描電路，可以對被測半導體器件的特司長進行對比分析，便于對管或配件配對。

XJ4810,XJ4810A型半導體管特性圖示儀IR測量達200nA/div，配備擴展裝置后，VC可達3KV；可測試CMOS及TTL門電路傳輸特性；可對場效應管進行配對或?qū)�管測試；可測試三端穩壓管特性。

集電極掃描信號
輸出電壓范圍及電流容量
0～5V10A（XJ4810A）0～10V5A
0～50V1A0～100V0.5A
0～500V0.1A
基極階梯信號
階梯電流0.2μA/級～50mA/級，分17檔(XJ4810)
0.2μA/級～100mA/級，分18檔(XJ4810A)
階梯電壓0.05V級～1V/級，分5檔(XJ4810)
0.1V級～2V/級，分5檔(XJ4810A)
Y軸偏轉系數
集電極電流10μA/div～0.5A/div，分15檔(XJ4810)
10μA/div～1A/div，分16檔(XJ4810A)
二極管電流0.2μA/div～5μA/div，分5檔
倍率×0.1
X軸偏轉系數
集電極電壓0.05V/div～50V/div，分10檔
0.05V/div～1V/div，分5檔
二族顯示
二簇曲線左右分列顯示并可左右位移
一般性能
適應電源AC220V±10% 50Hz±4%
視在功率約50VA（非測試狀態）
約80VA(最大功率)
外形尺寸320B×220H×400Dmm
重量17kg
