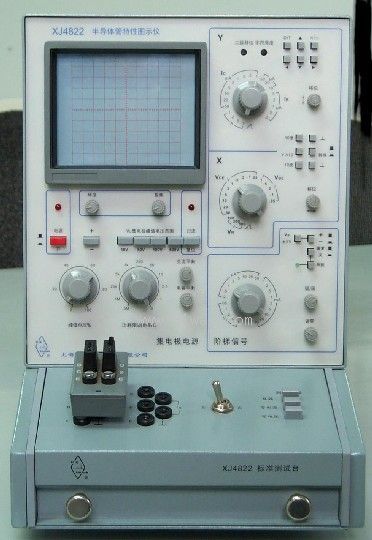

XJ4822,XJ4822B型CRT讀出半導體管特性圖示儀產品詳細說明：

XJ4822,XJ4822B型CRT讀出半導體管特性圖示儀外觀新穎，技術先進，操作方便，能對各類二極管、三極管、場效應管等靜態參數測試。光標測量數字讀出給用戶帶來方便，二簇曲線顯示對器件各類參數配對尤為方便。測試大功率器件時，可采用單次方式。配3KV測試臺后Vc可達3KV。
光標測量，字符讀出，使各種靜態參數包裝β、Gm均可光標測量字符讀出。
雙族顯示用于對各種參數配對
最大測試功率近100W
階梯電壓±10V＋△VB±5V內阻低特別適宜大功VMOS管測試
最大VC達3000V（選購件）
過流報警斷電

XJ4822,XJ4822B型CRT讀出半導體管特性圖示儀主要技術指標

集電極電流范圍 （IC）10μA/div～1A/div 按1、2、5進制分16檔
二極管電流范圍 （IR）0.2μA/div～5μA/div 按1、2、5進制分5檔
IC、IR倍率 ×0.1
集電極電壓范圍 （VC）0.05V/div～50V/div 按1、2、5進制分10檔
基極電壓范圍 （VB）0.05V/div～1V/div 按1、2、5進制分5檔
二極管電壓范圍 （VR）100V/div～500V/div 按1、2、5進制分3檔
階梯電流范圍 （IB）0.02μA/step～50mA/step 按1、2、5進制分16檔
階梯電壓范圍 （VB）0.05V/step～1V/step 按1、2、5進制分5檔

集電極電壓檔級 0～10V、0～50V、0～100V、0～500V每檔連續可調
功耗限止電阻0～500k 按1、2、5進制分11檔±10%
CRT字符讀出垂直Y：顯示A/div (IC、IR)
水平X：顯示A/div (VC、VR、VBE)
階梯S：顯示A/step (IB\VB)
在按鍵按D狀態下，移動游標“+”讀出ID、VD
在按鍵按T狀態下，移動游標“×”讀出β、Gm
一般性能
使用電源 AC 220V/50Hz
視在功率 約80VA
外形尺寸240B×360H×590Dmm
重量 約17kg
注：XJ4822B無光標測量，字符讀出功能，其他性能、指標與XJ4822相同。
