產品名稱：

XJ4838型數字存儲超大功率半導體管特性圖示儀

型號規格：

放大圖片

產品類別：

常規產品 -- 儀器儀表 -- 晶體管特性圖示儀

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13901609058

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

XJ4838型數字存儲超大功率半導體管特性圖示儀產品詳細說明：

XJ4838型數字存儲超大功率半導體管特性圖示儀性能特點

采用能量存儲技術和數字存儲技術，滿足對超大功率半導體器件在大功率工作條件下進行特性圖示及參數測量。
能對大功率半導體器件進行特性分析、參數挑選及配對。
最大測試電流600A。
最高測試電壓1000V。
具有存儲功能，被測器件的特性曲線在顯示屏上“凍結”，并可保存在機內存儲器中，隨時調用及打印。
具有面板控制件檔級預置和調用功能。
采用8.4英寸TFT彩色液晶顯示器，能從顯示屏上顯示測試檔級值、電子網格，能用光標直接讀出測試值。
具有單次測試、可變周期測試兩種方式。
USB接口及打印接口。
提供20A以下的標配夾具，設有大電流專用引出端子。

XJ4838型數字存儲超大功率半導體管特性圖示儀主要技術指標

集電極掃描電源
方式	高電壓方式			大電流方式（脈沖）
峰值功率	3W		30W	400W	4000W
集電極峰值電流	25mA		0.25A	10A	600A
最大峰值電壓	1000V		200V	50V	30V
脈沖寬度	250μs±5%
集電極電流范圍 (IC)
10μA/div-100A/div		按1.2.5進制，分22檔
10μA/div-0.5A/div		誤差≤±2%
1A/div-100A/div		誤差≤±4%
集電極電壓范圍 (VC)
50mV/div-100V/div		按1.2.5進制，分11檔
50mV/div-100V/div		誤差≤±2%
階梯電流范圍 (IB)
2μA/級-2A/級		按1.2.5進制，分19檔
2μA/級-50mA/級		誤差≤±2%
0.1A/級-2A/級		誤差≤±4%
階梯電壓范圍 (VB)
50mV/級-2V/級		按1.2.5進制，分6檔，各檔誤差≤±2%
設定值屏幕顯示
垂直		顯示“垂直/度”及設定的垂直電流值
水平		顯示“水平/度”及設定的水平電壓值
階梯		顯示“階梯/級”及設定的階梯電壓值或電流值、顯示“偏置”及設定的電壓值
掃描電壓		顯示“掃描電壓峰值”及設定的電壓百分比
功耗電阻		顯示“功耗電阻”及設定的電阻值
一般特性
使用電源		AC220V/50Hz
顯示系統		8.4英寸TFT彩色液晶顯示器
顯示分辨率		640×480
接口		USB接口、打印接口
視在功率		約600VA
外形尺寸		325B×395H×630Dmm
重量		約30Kg

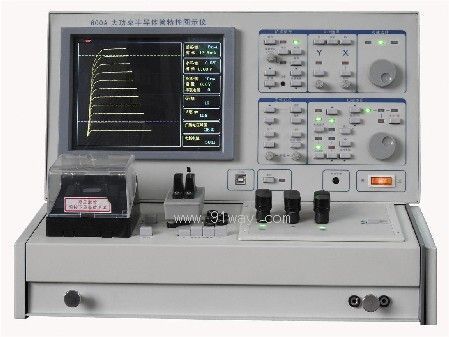

XJ4838型數字存儲超大功率半導體管特性圖示儀

XJ4838型數字存儲超大功率半導體管特性圖示儀（示意圖）
