DZX10D系列塑殼式斷路器產品詳細說明：

適用范圍
DZX10D系列塑料外殼式斷路器(以下簡稱斷路器)適用于交流50Hz（或60Hz），額定絕緣電壓690V，額定工作電壓690V及以下，額定電流至630A，在低壓網絡或變電系統中，要求高分?jǐn)嗄芰Φ姆种�路�?chǎng)合，作為分配電能和線路及電源設備的不頻繁轉換之用。

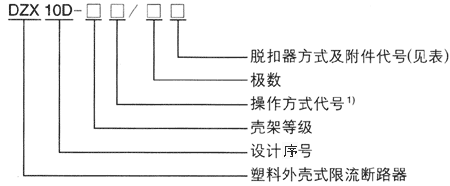

型號及其含義


　
1）：手柄直接操作無代號；電動操作用D表示。
脫扣器方式及附件代號



結構特征
本系列斷路器由觸頭系統、操作機構、脫扣機構、滅弧裝置以及絕緣件組成，其靜觸頭采用可斥開結構，提高了分?jǐn)嗄芰Α．?dāng)過載電流或短路電流達到或超過其規定值時，斷路器自動跳閘，從而切斷電源，保護負載側的設備。

主要技術參數

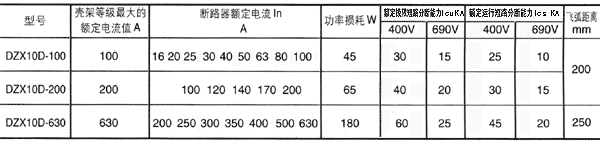

1. 斷路器的主要技術參數



2. 控制電路的主要技術參數


　
3.輔助觸頭和報警觸頭的主要技術參數

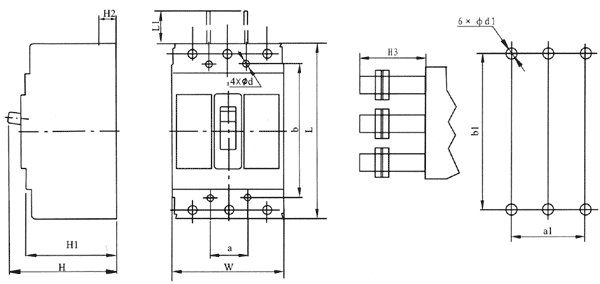

外形及安裝尺寸
斷路器的外形及安裝尺寸見圖和表



　
斷路器外形及安裝尺寸 　　　　板后接線尺寸

單位為毫米


訂貨須知
用戶訂貨時必須說明如下事項：
　　1)斷路器的型號、名稱；
　　2)斷路器的額定電流；
　　3)斷路器的附件名稱、規格、組合代號；采用欠電壓脫扣器和分勵脫扣器時，應注明工作電壓（或控制電源電壓）的電壓值；
　　4)接線方式：板前接線、板后接線（板前接線可省略）
　　5)數量。
　　例如：DZX10D-630，三極，額定電流500A，分勵脫扣器額定電壓交流220V,脫扣器電流整定倍數10In，板前接線，10臺。
　　應寫成：DZX10D-630 / 331、500A、AC220V、10In、10臺。
