ZW7-40.5系列戶外高壓真空斷路器產品詳細說明：

適用范圍：
ZW7系列斷路器適用于三相交流50Hz，40.5kV電力系統中，作為分，合負荷電流，過載電流及短路電流之用。它既可用于發電廠，變電所（站）對電力設備和電力線路的控制和保護，也可用于頻繁操作的場所。是40.5kV老變電所無油化改造的更新?lián)Q代的理想產品。

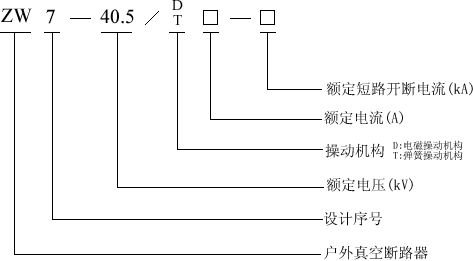

ZW7-40.5系列戶外高壓真空斷路器型號：



ZW7-40.5型戶外高壓真空斷路器（以下簡稱斷路器）用于交流50HZ、電壓40.5kv的三相電力系統，作為分?jǐn)�、關合負荷電流、過載電流及短路電流之用。
　a、采用真空滅弧，開斷能力強，電壽命長，機械壽命10000次：
　　b、結構簡單，免維護，不檢修周期長；
　　c、絕緣性能好，抗污穢能力強；
　　d、可配彈簧或電磁操動機構，機械性能可靠，可頻繁操作；無火災和爆炸隱患；
　　e、內裝電流互感器計量精度達0.2級，可實現三相差動保護；
　　f、內附疑露控制器，能保護斷路器在一定的溫度濕度下可靠運行。


　a.周圍空氣溫度：上限＋40℃，下限-30℃(一般地區)、-40℃（高寒地區）；
　　b.海拔：≤1000m(若需增高海拔,則額定絕緣水平相應提離);
　　c.風壓：不超過700pa(相當于風速34m/s);
　　d.振幅：地震烈度不超過8度；
　　e.污穢等級：Ⅲ級；
　　f.最大日溫差；不超過25℃.

三、ZW7-40.5系列戶外高壓真空斷路器主要技術參數

序號	名稱			單位	數據
1	額定電壓			KV	40.5
2	額定絕緣水平	1min工頻耐壓	干試		95
			濕試		80
		雷電沖擊耐壓(峰值)			185
3	額定電流			A	1250;1600;2000
4	額定短路開斷電流			KA	20;25;31.5
5	額定操作順序				分-0.3s-合分-180s-合分
6	額定短路開斷電流次數			次	12
7	額定短路關合電流(峰值)			KA	50;63;80
8	額定峰值耐受電壓
9	額定短時耐受電流				20;25;31.5
10	額定短路持續時間			S	4
11	平均分閘速度			M/S	1.5±0.2
12	平均合閘速度				0.7±0.2
13	觸頭合閘彈跳時間			MS	≤２
14	三相合（分）閘同期性時差				≤２
15	合閘時間				≤150
16	分閘時間				≤60
17	機械壽命			次	10000
18	額定操作電壓及輔助回路額定電壓			V	DC 110/220
					AC 110/220
19	每靜回路直阻（不含互感器）			μΩ	≤100
20	動靜觸頭允許磨損厚度			MM	3
21	重量			KG	800

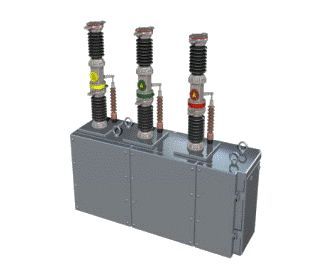

ZW7-40.5系列戶外高壓真空斷路器
