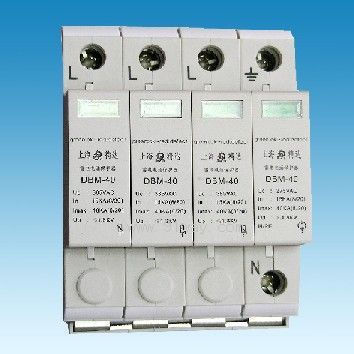

DBM-100防雷模塊產品詳細說明：

DBM-40、20系列雷電電涌保護器適用于交流50/60Hz的TT、IT、TN等供電系統，對電網因雷擊或浪涌過電壓進行保護。
DBM-40、20系列雷電電涌保護器滿足標準IEC 61643-1、GB18802.1對Ⅱ級或Ⅲ級電涌保護器的要求。

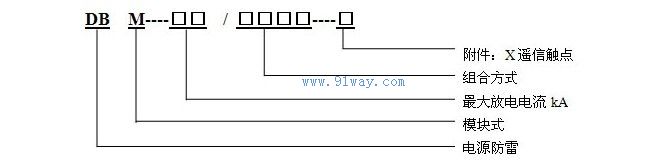

型號說明：


產品特點：
具有過流、過熱保護 　帶有工作狀態指示窗；　帶有遠程故障告警端口。

技術參數：

型  號		DBM-100
最大持續工作電壓 Uc(V)		385V
保護  等級	IEC 61643-1、GB18802.1	B Ⅰ級
標稱放電電流 In（8/20uS）		60kA
最大放電電流 Imax（8/20uS）		100kA
電壓保護水平 Up		< 3KV
響應時間 TA		< 25 ns
告警功能		視窗告警  遙信告警
連接線橫截面積		6-35 mm2（單股、多股線）
安裝		35 mm導軌
溫度范圍		-40℃～+85℃
模塊N-PE	最大持續工作電壓 Uc(V)	250V
	絕緣電阻 Rins	>100 MΩ
	標稱放電電流In	60kA
	最大放電電流 Imax	100kA
	電壓保護水平 Up	< 1.5kV
	響應時間 TA	<100 ns

應用：

序號	型號	極數	用途	保護模式
1	DBM-100/1+NPE-X	2	單相供電系統的全模保護	L-N N-PE
2	DBM-100/2+0-X	2	單相供電系統的共模保護	L-PE N-PE
3	DBM-100/3+0-X	3	三相供電系統	L1/L2/L3-PE
4	DBM-100/4+0-X	4	三相供電系統	L1/L2/L3/N-PE
5	DBM-100/3+NPE-X	4	三相供電系統	L1/L2/L3-N N-PE
