FHJDC10系列架空導線防雷接地線夾產品詳細說明：

FHJDC10系列架空導線防雷接地線夾原理與特點

架空絕緣導線防雷接地線夾既具有普通接地線夾的結構，又增加了外間隙放電裝置，其上端的穿刺電極可穿透導線絕緣層使防雷接地環與導線形成電氣連接，在線路檢修掛上接地棒作為線路接地連接；其下端接地環外側下角設有一個引弧電極，與線路柱式絕緣子PS15或PS20的鋼腳法蘭相對應形成放電間隙，（如果與復合絕緣子或其客觀存在絕緣子相配，應再安裝一個專用的接電極）。正常運行時由于引弧電極與絕緣子鋼腳法蘭處或接地電極有較大的空氣間隙，而無電流通過；當雷電發生時導線的雷電感應過電壓超過一定數值時或遭遇直擊雷時，在引弧電極和接地電極（或絕緣子鋼腳法蘭）之間引起閃絡，形成短路通道，持續的工頻電弧便在防雷接地線夾的引弧電極和接地電極或絕緣子鋼腳法蘭之間上燃燒，釋放過電壓能量，以保護導線免于燒傷斷線。

FHJDC10系列架空導線防雷接地線夾采用獨特的穿刺齒結構和電極設計，安裝簡便（無需剝除絕緣層）、性能可靠的特點，第二代產品滅弧性能更佳，具有很大的推廣價值。

型號說明



防雷接地線夾選型表（表1）

產品型號	夾線范圍	適用導線規格	導體直徑	絕緣層外徑	適用力矩（N*m）
FHJDC10-35G～120	φ16～22	JKLY-50～120	8.5～13	16.1～21	23
		JKLGY-35/6～95/20	7.75～13.18	16.6～22
FHJDC10-120G～240	φ22～28	JKLY-120～240	14.6～18.4	22.6～26.4	26
		JKLGY-120/7～185/45	13.718～18.62	22.6～27.4
FHJDC10-240G～300	φ26～30	JKLY-300	20.6	28.6	28
		JKLGY-240/30～240/40	20.52～20.58	29.3～29.4

適用絕緣子及安裝參數表（表2）

絕緣子型號	P-10T圖B	P-15T圖B	FPQ3-10圖B	FPQ4-10圖B	P-20T圖B	PS-15T/500圖A	PS-15T/300圖A
對應的距離D	300±10	300±10	300±10	300±10	300±10	230±10	230±10
對應的距離L	80±5	90±10	90±10	120±10	120±10	120±10	120±10

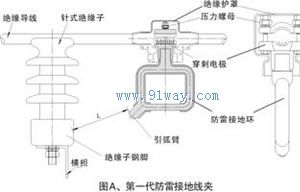

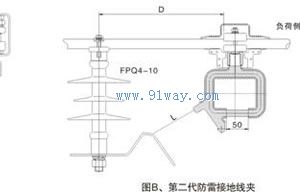

安裝圖示
