FPEG-12/5型高壓防雷針式絕緣子產品詳細說明：

10KV輸配電線路系電力系統中最常用的電壓等級線路，由于10KV線路的絕緣水平普遍較低，難以承受直擊雷或感應雷的作用，不僅在雷直擊導線和塔頂時會閃絡起跳閘，而且在雷電擊中周邊的樹木或建筑時，因感應電壓過高也會導致閃絡，絕緣層被擊穿，接續的工頻電弧在此處燃燒，在極短的時間內導線就會被燒斷。目前我國各大、中城市10KV配電線路采用絕緣導線做為架空配電線路的愈來愈多，有效地解決了裸導線難以解決的走廊和安全問題，與地下電纜相比具有投資省，建設快的優點，但也帶來了一些新的技術問題，其中之一就是絕緣導線運行中的雷擊斷線，雷擊斷線已成為電力系統面臨的一個安全難題。為了解決現有技術存在的缺陷，我公司新研制開發的防雷產品有FPEG-12型高壓防雷針式復合絕緣子(分穿刺和非穿刺式兩種)等。以上新產品都具有防雷保護功能。這些防雷新產品性能可靠，安裝施工方便，投資少，收獲大，為電力部門提供了更經濟、更安全、更有效的途徑。

產品介紹
FPEG-12型高壓線路防雷針式復合絕緣子(穿刺式/非穿刺式)是一種新型組合式結構的新產品，既具有普通針式絕緣子的功能，起著支撐導線和絕緣的功能；同時又具有防止雷擊的功能。FPEG-12型高壓線路防雷針式復合絕緣子是新型防雷功能組合式結構的二合一防雷絕緣和支撐導線用，還具有防止10KV架空絕緣導線雷擊斷線的保護功能，安裝施工方便可靠，同時也極大地減輕操作人員的勞動強度。由于把復合絕緣子和防雷線夾合二為一，更使線路簡潔并降低造價。本產品性能可靠，投資少，收效大，為電力部門防止10KV架空絕緣導線雷擊斷線提供了一條經濟有效的途徑，具有很好的推廣價值。
2. FPEG-12型高壓線路防雷針式復合絕緣子的特性
該產品設計巧妙、安裝方便快捷、具有好防雷效果。
2.1穩定的雷電放電間隙：具有穩定的雷電放電電壓，能夠定位雷電沖擊放電路徑，確保雷電發生在雷電放電間隙之間。
2.2牢固可靠的線夾裝置：以可控穿透的外絕緣層，緊密可靠的接觸導線，具有良好的熱穩定，能夠保證架空絕緣導線的安全運行。
2.3高強的耐電弧燒灼能力：多次耐受電弧燒灼，可靠疏工頻電弧遠離絕緣導線和線路絕緣子，保護絕緣導線免于燒傷斷線。
2.4安裝簡單方便：直接安裝，有效防止雷擊斷線，加裝絕緣防護罩，整個高壓電極等都被絕緣罩所包裹，運行安全可靠。
2.5復合絕緣子比PS-15等電瓷絕緣子的絕緣性能好，并且其爬電距離大，提高了絕緣子的防污穢水平，可滿足廣大用戶對絕緣子的防污穢要求。
2.6絕緣護罩采用有機復合材料制成，具有良好的絕緣性能、抗老化性能和阻燃性能，把其裝配在高壓電極的外部，可起到絕緣保護作用。
2.7防止鳥類對架空導線造成短路危害的獨特結構。
4.8能耐受5次左右工頻大電流電弧的燒灼。

使用條件
1、環境溫度：-40℃～50℃
2、海拔高度不超過：1500m海拔
3、最大風速：35m/s
4、地震烈度：8級

引用標準
GB/T20142-2006 標稱電壓高于1000V的交流架空線路柱式復合絕緣子-定義、試驗方法及驗收準則
JB/T8177-1999 絕緣子金屬附件熱鍍鋅層通用技術條件
GB311.1-1997 高壓輸變電設備的絕緣配合
GB/T775.1/2006 絕緣子實驗方法 第1部分 一般試驗方法
GB/T775. 2/2003 絕緣子實驗方法 第2部分 電氣試驗方法
GB/T775.3/2006 絕緣子實驗方法 第3部分 機械試驗方法
JB/T9673-1999 絕緣子產品

彎曲強度：kN
額定電壓：kV
防雷針式絕緣子

FPEG-12/5型高壓防雷針式絕緣子主要技術參數

型號規格	絕緣導線截面 mm2	雷電全波沖擊耐受電壓（峰值）KV	1min 工頻耐受電壓（有效值）KV		工頻電弧電流（有效值）KA	額定彎曲耐受負荷 KN	最小公稱爬距 mm	備注
			干	濕
FPEG-12/5	50/300	75	50	42	12.5	4	400	穿刺型
FPEG-12/5L	50/300	75	50	42	12.5	4	400	非穿刺型

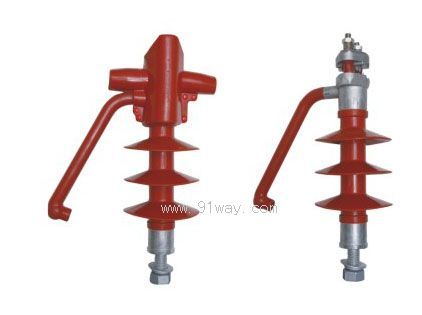

FPEG-12/5型高壓防雷針式絕緣子
