YZR,YZ系列起重及冶金用電動機產品詳細說明：

特點與用途：

YZR,YZ系列起重及冶金用電動機具有過載能力大和機械強度高的特點，特別適用于驅動各種類型的起重和冶金機械或其它類似的設備。

YZR系列起重及冶金用電動機為繞線轉子電動機，符合JB/T10105《YZR系列起重及冶金用繞線轉子三相異步電動機技術條件》，YZ系列起重及冶金用電動機為籠型電動機。符合JB/T10104《YZ系列起重及冶金用繞線轉子三相異步電動機技術條件》。

YZR,YZ系列起重及冶金用電動機電機性能：

本系列電動機的工作制分為S2,S3,S4,S5,S6,S7,S8,S9八種類型，基準工作制為S3－40％（即工作制為S3，負載持續率為40％，每一個周期為10min）。以下是本系列電動機最為常用的幾種工作制。
1．短時工作制（S2）
在恒定負載下按給定的時間運行，未達到熱穩定狀態時即停機和斷能一段時間，使電動機再冷卻到與冷卻介質溫度之差在2K以內。
2．?dāng)嗬m(xù)周期工作制（S3）
按一系列相同的工作周期運行，每一周期包括一段恒定負載運行時間和一段停機并斷能時間，但其運行時間較短，不足以使電動機達到熱穩定狀態，且在這種工作制中起動電流對溫升無明顯的影響。
3．包括起動的斷續周期工作制（S4）
按一系列相同的工作周期運行，每一周期包括一段起動時間，一段恒定負載運行時間和一段停機并斷能時間（見圖3），但這些時間較短，均不足以使電動機達到熱穩定狀態。
4．包括電制動的斷續周期工作制（S5）
按一系列相同的工作周期運行，每一周期包括一段起動時間，一段恒定負載運行時間，一段快速電制動時間和一段停機并斷能時間，但這些時間較短，均不足以使電動機達到熱穩定狀態。
5．電動機在下列條件下使用能正常運行。
（1）環境溫度不超過40℃（一般環境用）或60℃（冶金環境用）；
（2）海拔不超過1000m；
（3）經常地機械振動及沖擊；
（4）頻繁地起動，制動（電氣或機械的）及逆轉。
6．電動機的額定頻率為50Hz，額定電壓為380V。
7．接法：功率為132kW及以下的定子繞組用Y接法，其余用△接法，Y接法的電動機可增加零點引出線。
8．輸出功率和轉速基準工作制(S3－40％)時的額定輸出功率和同步轉速見表1。

表1

機座	同步轉速	1000	750	600
Frame	Synchronous speed	r/min	r/min	r/min
112M		1.5
132M1		2.2
M2		3.7
M1		5.5
160M2		7.5
L		11	7.5
180L		15	11
200L		22	15
225M		30	22
250M1		37	30
M2		45	37
280S		55	45	37
M		75	55	45
315S			75	55
M			90	75
M1				90
355L1				110
L2				132
400L1				160
L2				200

9．基準工作制時，YZ系列電動機在額定電壓下的最大轉矩和堵轉轉矩對額定轉矩的保證值見表2。

表2

額定功率	最大轉矩/額定轉矩	堵轉轉矩/額定轉矩
Rated Power(kw)	Max. Torque TM	Block Torque
	Rated Torque TN	Rated Torque TN
≤5.5	2	2
＞5.5～11	2.3	2.3
＞11	2.5	2.5

10．基準工作制時，YZR系列電動機在額定電壓下的最大轉矩對額定轉矩之比的保證值見表3。

表3

額定功率	最大轉矩/額定轉矩
Rated Power(kw)	Max. Torque TM
	Rated Torque TN
≤5.5	2.3
＞5.5～11	2.5
＞11	2.8

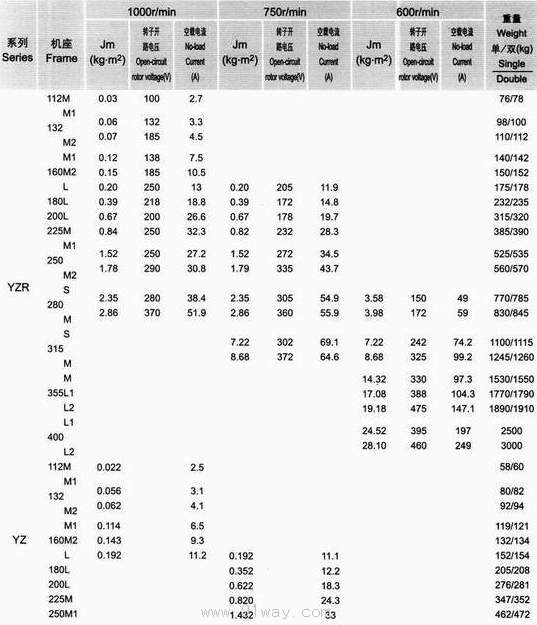

11．電動機基準工作制時轉動慣量Jm，轉子開路電壓，空載電流值和重量見表4。

表4

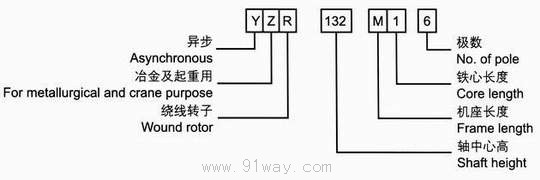

型號說明：



結構簡介:
1．防護等級
冶金用電動機外殼防護等級為IP54；起重用電動機外殼防護等級為IP44。
2．冷卻方法
機座112-132IC0041
機座160-355IC0141
機座400IC0151

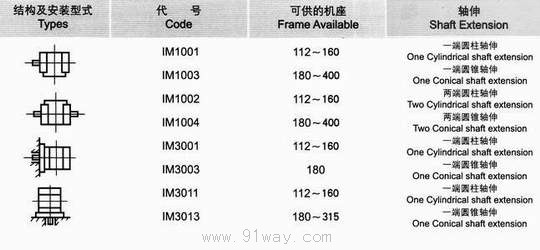

3．結構及安裝型式見表5

表5


4．絕緣等級
冶金用電動機的絕緣等級為H級，起重用電動機的絕緣等級為F級。
5．接線盒
電動機定子接線盒位于機座頂部，可由機座的任一側進行接線。
6．傳動方式
電動機采用聯軸器或齒輪轉動，在采用正齒輪轉動時，齒輪節圓直徑應不小于軸伸直徑的2倍。
7．刷握和電刷
YZR系列電動機刷握裝有最新設計的恒壓彈簧，當電刷在運行中磨損時，集電環與電刷之間的壓力能保持不變。所用電刷的牌號為J201，尺寸見表7。

表7

中心高	電刷尺寸	集電環外徑	中心高	電刷尺寸	集電環外徑
Shaft	Brush size	OD. of	Shaft	Brush size	OD. of
height		collector ring	height		collector ring
112	20×8×32	100	250	40×12.5×50	160
132	20×8×32	100	280	40×20×60	200
160	25×10×50	112	315	40×20×60	200
180	25×10×50	125	355	50×20×60	250
200	32×12.5×50	140	400	2(40×20×60)	250
225	32×12.5×50	140

8．軸承
本系列電動機所用軸承的型號見表6。

表6

中心高	安裝型式	IM1		IM3
Shaft	Mounting	驅動端	非驅動端	驅動端	非驅動端
height	Arrangement	driving End	Non－driving End	driving End	Non－driving End
112		308	308	308	308
132		309	309	309	309
160		311	311	311	311
180		313	313	313	313
200		315	315	32315	46315
225		315	315	32315	46315
250		316	316	32316	46316
280		32320	320	32320	46320
315		32322	322	32322	46322
355		32326	326
400		32330	330

9．YZR系列的集電環
機座112-250電動機的集電環用塑料模壓結構,機座280-400電動機的集電環采用絕緣套筒式結構。

備注:
1．訂貨時必須說明產品型號、額定功率、額定電壓、額定頻率、調速范圍及在此范圍內的運行特性，接線盒位置等。
2．如有特殊要求，經雙方協商后，可提供其它極數，其它結構及安裝型式的電動機，也可配帶各種傳感器（測速發電機、超速開關、編碼器等），各種制動器（電磁式、渦流式）各種熱敏保護裝置和加熱帶等。
