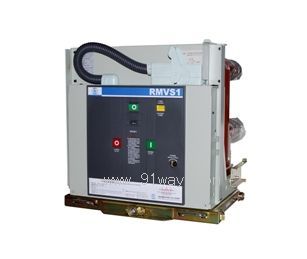

RMVS1系列高壓真空斷路器產品詳細說明：

RMVS1（即ZN63A）真空斷路器是戶內高壓開關設備。在正常使用條件下，只要在斷路器技術參數范圍內，它就可以保證安全，可靠的運行于相應電壓等級的電網中。該產品可在工作電流范圍內進行頻繁的操作或多次開斷短路電流；機械壽命可高達20000次，滿容量短路電流開斷次數可達50次。它適合重合閘操作并有極高的操作可靠性和壽命。它在開關柜內的安裝形式既可以是固定式，也可以是可抽出式，還可安裝在框架上使用。

RMVS1系列高壓真空斷路器技術數據和性能：

項目	單位	數值
額定電壓	kV	12
額定絕緣水平	1min工頻耐壓	kV	42（斷口48）
	雷電沖擊耐受電壓(峰值)	kV	75（斷口85）
額定頻率		Hz	50
額定電流		A	630,1250	630,1250,1600,2000,2500,3150	1600,2000,2500,3150,4000	4000，5000
額定短路開斷電流（有效值）		kA	25	31.5	40	50
額定峰值耐受電流		kA	63	80	100	125
額定短路關合電流		kA	63	80	100	125
額定短時耐受電流		kA	25	31.5	40	50
額定短路持續時間		s	4
額定單個/背對背電容器組開斷電流		A	630/400（40~50kA為800/400）
額定電容器組關合涌流		kA	12.5（頻率不大于1000Hz）
額定開合電纜充電電流		A	25
額定操作順序	自動重合閘（25~31.5kA）	-	分-0.3s-合分-180s-合分
	非自動重合閘（40~50kA）	-	分-180s-合分-180s-合分
操作機構額定操作電壓		V	AC：110,220；DC：110,220
合閘時間		ms	30~70
分閘時間			20~50
燃弧時間			≤15
機械壽命的分類		-	M2級20,000次（40~50kA為M1級10,000次）
電壽命的分類		-	E2級
開合容性電流能力的分類		-	C2級
相間中心距離※	額定電流＜2000A	mm	210±0.5
	額定電流≥2000A		275±0.5
觸頭合閘彈跳時間	額定電流＜2000A	ms	≤2
	額定電流≥2000A		≤3
三相合分閘不同期性			≤2
動、靜觸頭允許磨損累計厚度		mm	3
觸頭開距			11±1
超行程			3±0.5
平均合閘速度		m/s	0.5~0.8
平均分閘速度			0.9~1.2
回路電阻	630A	μΩ	≤50
	1250A		≤45
	1600~2000A		≤35
	2500~3150A		≤25
	4000~5000A		≤18

注※：當額定電流為1600A、開斷電流31.5kA時,相距為210或275可選；當額定電流為1600A、開斷電流40.5kA時,相距為275。
