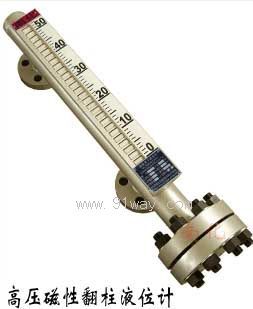

UHS-A超高壓磁性翻柱液位計產品詳細說明：

概述
UHS-A超高壓磁性翻柱液位計適用于超高壓場合的液位測量，最高壓力為32.0MPa。其最顯著特點是液體介質與指示器完全隔離，所以在任何情況下都非常安全、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警控制或聯鎖；配上干簧芯片組液位變送器，可將液位、界位信號轉換成二線制4～20mADC標準信號，傳輸給計算機、調節器、液位數顯儀，實現遠距離指示、檢測、記錄與控制，該系列液位計廣泛用于：石油、化工、冶金、制藥、食品、電力等各種生產過程中的液位測量與控制。

結構原理
液位計根據浮力原理和磁性耦合作用研制而成。當容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅或白翻柱翻轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。

特點
UHS-A超高壓磁性翻柱液位計適合容器內液體介質的液位、界位的測量。除現場指示外，還可根據要求配遠傳變送器、報警開關、控制開關，檢測功能齊全。
指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。
測量范圍大，不受貯槽高度限制。。
指示機構與被測介質完全隔離，因而密封性高，使用安全。
結構簡單，安裝方便，維護費用低。
無需電源，防爆。

使用范圍
UHS-A超高壓磁性翻柱液位計適用于超高壓場合的液位測量，最高工作壓力為32.0Mpa，工作溫度為-20～200℃。

UHS-A

磁性液位計

A

側裝式（側側式）

B

側頂式

C

側底式

D

頂?shù)资?/P>

E

頂裝式

F

底裝式

□

公稱壓力

RF

密封面形式：突面（可省略）

M

密封面形式：凸面

-DN□

法蘭通徑DNXX(缺省為DN20)

-□

中心距mm

-□

介質密度g/mm3

-□

介質溫度℃

A

普通型

B

夾套型

C

地下型

D

防霜型

E

襯里型

F

真空型

F

磁翻板

H

磁翻柱

321

1Cr18Ni9Ti(321)

304

0Cr18Ni9(304)

316L

00Cr17Ni14Mo2(316L)

□

無（省略）

A

上限

B

下限

C

上下限

-Y

遠傳4-20mADC

UHS-A

A

2.5

M

-DN20

-1700

-0.8

-80

A

H

304

C

-Y
