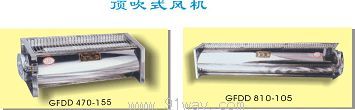

GFD,GFDD系列干式變壓器用橫流式冷卻風機產品詳細說明：

產品特點：
a、提高出風量（增大風葉輪直徑）風葉輪直徑由80mm增加到105mm，容量較大的變壓器使用的風機葉輪直徑由原來的100mm增加到155mm。有效的提高了出風量。
b、低噪聲在出風口增加了消音部件，有效的降低了高速氣流產生的噪聲，因而風量提高后噪聲得到了控制。
c、取材精良，結構合理風機的蝸殼采用進口的SUS304鏡面不銹鋼板沖壓成型，連接處氬弧焊接。整體結構為全封閉型，有效的防止異物進入轉協部位而產生故障。
d、關鍵部件質量上乘采用專業廠家生產的名牌電機，通過了ISO9002質量保證體系認證。采用進口的NSK及NTN優質軸承。能保證體系認證長期在惡劣境下正常運轉。
e、制造工藝精良，檢測手段齊全風機的主要部件采用模具一次沖壓成型，制造精度高。檢測設備齊全，具備電子風表、噪聲儀、轉速表、水平震動儀、溫升表等檢測儀器，確保產品質量。
f、規格齊全，適應性強

GFD系列干式變壓器用橫流式冷卻風機具有側吹和頂吹兩種結構形式的20多個規格，可以滿足不同用戶的需要，還可根據用戶的要求制造特殊規格的風機。

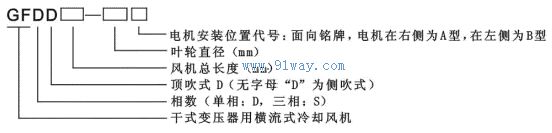

型號說明：



例：風機型號為GFDD470-120A，表示工作電壓單相220V、風機總長為470mm，葉輪直徑為120mm，電機安裝在右側的頂吹式干式變壓器用橫流式冷卻風機。安裝步驟： 1. 冷卻風機一般安裝在干式變壓器下夾件旁邊，將底下及外面的冷空氣吹向干式變壓器的線圈內，使干式變壓器能充分冷卻。安裝時應根據冷卻風機的出風角度（與水平夾角約為135°）及出風口位置，使風機的出風能最順利地進入干式變壓器的高低壓線圈間的風道，從而使散熱效果最佳。 2. 該冷卻風機安裝一般采用下底腳支撐式，這種安裝方式是將底架做成一框架并固定在夾件或底腳上，然后將風機安裝在框架上。為了減小風機的振動，安裝時應在底腳下墊上橡膠塊。 為了不影響冷卻風機的出風量，安裝時其進風口（指外側面）應與封閉的障礙物保持一定的距離（一般不小于10cm），使風機的進風順暢，建議風機進風口附近的外殼應開有通風孔。

外形安裝尺寸：

型號規格	相數S	電壓V	電流A	轉速 R/MIN	頻率 HZ	功率 W	風量 M3/H	噪音 DB(A)	配用容量KVA	每臺 配用臺數	風機 重量KG
GFDD 450-80	單/三	220V/400V	0.35/0.20	1400	50	60	450	≤51	50-100	4	4.5
GFDD 600-80	單/三	220V/400V	0.48/0.20	1400	50	60	650	≤52	100-630	4	5.0
GFDD 700-80	單/三	220V/400V	0.54/0.23	1400	50	70	800	≤54	400-800	4	5.3
GFDD 800-80	單/三	220V/400V	0.60/0.26	1400	50	80	950	≤54	500-800	4	5.6
GFDD 880-80	單/三	220V/400V	0.60/0.26	1400	50	85	1000	≤54	630-1000	4	5.8
GFDD 410-90	單/三	220V/400V	0.36/0.20	1400	50	40	600	≤50	50-100	4	4.1
GFDD 560-90	單/三	220V/400V	0.36/0.20	1400	50	40	660	≤50	100-200	4	4.2
GFDD 760-90	單/三	220V/400V	0.40/0.20	1400	50	50	1050	≤52	630-800	4	5.8
GFDD 850-90	單/三	220V/400V	0.40/0.20	1400	50	50	1150	≤52	30-50	2	6.0
GFDD 365-110	單/三	220V/400V	0.36/0.20	1400	50	40	470	≤50	250-500	6	4.8
GFDD 470-110	單/三	220V/400V	0.40/0.20	1400	50	50	570	≤50	630-800	4	5.3
GFDD 560-110	單/三	220V/400V	0.40/0.20	1400	50	50	720	≤52	315-630	4	4.9
GFDD 590-110	單/三	220V/400V	0.48/0.20	1400	50	55	770	≤52	400-630	4	5.9
GFDD 760-110	單/三	220V/400V	0.48/0.20	1400	50	55	1150	≤58	800-1000	4	6.3
GFDD 840-110	單/三	220V/400V	0.50/0.22	1400	50	65	1350	≤58	1250-1600	4	7.1
GFDD 1040-110	單/三	220V/400V	0.60/0.25	1400	50	65	1550	≤58	1600-2500	6	8.2
GFDD 490-120	單/三	220V/400V	0.50/0.24	1400	50	80	750	≤54	1000-1600	6	6.1
GFDD 590-120	單/三	220V/400V	0.55/0.24	1400	50	90	920	≤54	2000-2500	6	6.5
GFDD 690-120	單/三	220V/400V	0.60/0.26	1400	50	105	1100	≤56	2500-3150	4	6.9
GFDD 770-120	單/三	220V/400V	0.60/0.26	1400	50	130	1250	≤56	800-1000	4	7.2
GFDD 860-120	單/三	220V/400V	0.80/0.31	1400	50	150	1400	≤56	1000-1600	6	7.8
GFDD 365-155	單/三	220V/400V	0.48/0.22	1400	50	65	950	≤57	630-800	6	6.6
GFDD 470-155	單/三	220V/400V	0.60/0.24	1400	50	80	1050	≤57	800-1600	6	7.6
GFDD 590-155	單/三	220V/400V	0.60/0.28	1400	50	90	1250	≤58	1600-2500	6	8.3
GFDD 725-220	三	400V	1.6	1400	50	370	2500	≤60	3150-5000	6	17
GFDD 840-220	三	400V	1.6	1400	50	370	4200	≤63	6300-10000	6	20
GFDD 950-220	三	400V	1.6	1400	50	370	5000	≤63	10000-16000	6	23
GFDD 1200-220	三	400V	1.6	1400	50	370	5500	≤65	16000-20000	6	25

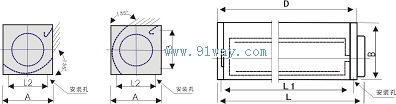

4.2頂吹式風機外形及安裝尺寸圖

GFDD 450-80	130	100	152	/	450	373	350	4-Φ7×9
GFDD 600-80	130	100	152	/	600	523	500	4-Φ7×9
GFDD 700-80	130	100	152	/	700	623	600	4-Φ7×9
GFDD 800-80	130	100	152	/	800	723	700	4-Φ7×9
GFDD 880-80	130	100	152	/	880	803	780	4-Φ7×9
GFDD 410-90	130	100	152	120	410	370	350	8-Φ7×11
GFDD 560-90	130	100	152	120	560	520	500	8-Φ7×11
GFDD 760-90	130	100	152	120	760	720	700	8-Φ7×11
GFDD 850-90	130	100	152	120	850	810	790	8-Φ7×11
GFDD 365-110	145	120	152	120	365	325	305	8-Φ7×11
GFDD 470-110	145	120	152	120	470	430	410	8-Φ7×11
GFDD 560-110	145	120	152	120	560	520	500	8-Φ7×11
GFDD 590-110	145	120	152	120	590	550	530	8-Φ7×11
GFDD 760-110	145	120	152	120	760	720	700	8-Φ7×11
GFDD 840-110	145	120	152	120	840	800	780	8-Φ7×11
GFDD 1040-110	145	120	152	120	1040	1000	980	8-Φ7×11
GFDD 490-120	165	120	185	120	490	450	430	8-Φ8
GFDD 590-120	165	120	185	120	590	550	530	8-Φ8
GFDD 690-120	165	120	185	120	690	650	630	8-Φ8
GFDD 770-120	165	120	185	120	770	730	710	8-Φ8
GFDD 860-120	165	120	185	120	860	820	800	8-Φ8
GFDD 365-155	200	160	185	120	365	325	305	4-Φ7×12
GFDD 470-155	200	160	185	120	470	430	410	4-Φ7×12
GFDD 590-155	200	160	185	120	590	550	530	4-Φ7×12
GFDD 725-220	275	235	275	200	725	685	665	4-Φ9×12
GFDD 840-220	275	235	275	200	840	700	680	4-Φ9×12
GFDD 950-220	275	235	275	200	950	810	790	4-Φ9×12
GFDD 1200-220	275	235	275	200	1200	1060	1040	4-Φ9×12

4.3側吹式風機電機參數

型號規格	相數 S	電壓 V	電流 A	轉速 R/MIN	頻率 HZ	功率 W	風量M3/H	噪音 DB(A)	配用于變壓器容量KVA	每臺變壓器配用臺數	單臺風機重量KG
GFD410-90	單/三	220V/400V	0.36/0.20	1400	50	40	650	<50	50-100	4	3.9
GFD560-90	單/三	220V/400V	0.36/0.20	1400	50	40	700	<50	100-200	4	4.1
GFD760-90	單/三	220V/400V	0.40/0.20	1400	50	50	1050	<52	630-800	4	5.1
GFD850-90	單/三	220V/400V	0.40/0.20	1400	50	50	1180	<52	30-50	2	5.6
GFD365-110	單/三	220V/400V	0.36/0.20	1400	50	40	500	<50	315-500	6	4.6
GFD470-110	單/三	220V/400V	0.40/0.20	1400	50	50	620	<50	125-315	4	5.1
GFD560-110	單/三	220V/400V	0.48/0.20	1400	50	55	710	<52	315-500	4	5.7
GFD590-110	單/三	220V/400V	0.48/0.20	1400	50	55	780	<52	400-630	4	5.7
GFD760-110	單/三	220V/400V	0.48/0.20	1400	50	55	1100	<58	800-1000	4	6.7
GFD840-110	單/三	220V/400V	0.48/0.20	1400	50	55	1350	<58	1250-1600	4	7.2
GFD1040-110	單/三	220V/400V	0.54/0.23	1400	50	70	1560	<58	2000-2500	4	8.3
GFD365-155	單/三	220V/400V	0.60/0.24	1400	50	75	900	<57	630-800	6	6.5
GFD470-155	單/三	220V/400V	0.60/0.26	1400	50	85	1050	<57	800-1600	6	7.0
GFD590-155	單/三	220V/400V	0.60/0.30	1400	50	95	1280	<58	1600-2500	6	7.8

4.4側吹式風機外形及安裝尺寸圖

型號規格	A	A1	B	L	L1	L2	安裝孔
GFD410-90	140	120	125	410	370	350	4-7×9
GFD560-90	140	120	125	560	520	500	4-7×9
GFD760-90	140	120	125	760	720	700	4-7×9
GFD850-90	140	120	125	850	810	790	4-7×9
GFD365-110	170	150	150	365	325	305	4-7×9
GFD470-110	170	150	150	470	430	410	4-7×9
GFD560-110	170	150	150	560	520	500	4-7×9
GFD590-110	170	150	150	590	550	530	4-7×9
GFD760-110	170	150	150	760	720	700	4-7×9
GFD840-110	170	150	150	840	800	780	4-7×9
GFD1040-110	170	150	150	1040	1000	980	4-7×9
GFD365-155	235	200	200	365	325	305	4-7×12
GFD470-155	235	200	200	470	430	410	4-7×12
GFD590-155	235	200	200	590	550	530	4-7×12

GFD,GFDD系列干式變壓器用橫流式冷卻風機
