CXL系列船用小型離心通風機產品詳細說明：

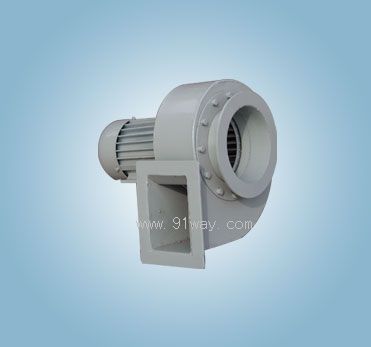

CXL型船用小型離心通風機
1�庇猛惊�
CXL系統列船用小型離心通風機，可輸送空氣，含有鹽霧的海洋空氣和含有油霧等腐蝕性空氣。��

CXL系列船用小型離心通風機適用于軍船與民船上的廚房、廁所、艙壁、公共場所、會議室等的通風換氣和各艙室的通風，也適用于陸上化工、冶金等部門的適當場所。��

本系列風機如配用防爆電機，即可輸送易燃、易爆的混合性氣體或蒸汽，并能在“危險區域”內安全正常工作。��
CXL系列船用小型離心通風機配用AO2—H船用三相微型異步電動機，適用于380/220V 50Hz或440V 60Hz的場所。(對個別配用YH系列電動機，則無220V電制、3相接線。)
2�边m用標準��
2.1符合GB11799—89《船用防爆離心通風機》的制造、技術要求、試驗驗收等有關規定。
��2.2符合中國船級社現行《鋼質海船入級與建造規范》的有關規定。
��2.3符合《中國人民解放軍海軍船舶建造規范》的有關規定。
��3�碧攸c(diǎn)��
3.1具有高壓力系數(H＞1��4)，高流量系數(Q＞0.5)和高效率(η＞65)
��3.2重量輕、尺寸小、性能穩定、噪聲低。
��3.3性能參數多，適用范圍廣。
��3.4強度好，耐腐蝕。��
3.5抗搖擺、振動和沖擊性能強。
��4�惫ぷ鳁l件��
介質溫度：-25～55℃��
量大空氣相對濕度：95%
�ブ芷谛該u擺：45°(搖擺周期8～12s)
�コ掷m(xù)橫傾：15°
�コ掷m(xù)縱傾：10°
�フ駝�(dòng)：有
沖擊：有
5工作原理和結構形式
��CXL系列船用小型離心通風機，是一種新穎的高性能節能風機，它基本上都采用AO2-H船用三相微型異步電動機，風機葉輪由強烈前向多翼式葉片組成，氣體從軸向進入葉片通道，在離心力的作用下產生能量，氣體被壓縮并從徑向輸入管路。
��CXL型風機為臥式、電動機直聯式結構，亦可制成立式結構。
�ケ鞠盗酗L(fēng)機的葉輪、機殼和進風口采用、1cr18Ni9Ti不銹鋼制成，葉輪為鉚接組成，機殼和進風口均為焊接結構。
�ミM(jìn)風口內有進風柵，可避免在無進風管道使用時，防止雜物、紙張等進入通風機內。
�ト~輪必須經靜、動平衡校正(采用加重法)。
�ネ�風機可制成逆轉(左轉)或順轉(右轉)兩種。
�ツ孓D(zhuǎn)(左轉)—從電動機端正視，葉輪按逆時針?lè)较蛐�轉，以“L”表示。
�ロ樲D(zhuǎn)(右轉)—從電動機端正視，葉輪按順時針?lè)较蛐�轉，以“R”表示。
�ネ�風機的出風口位置按葉輪轉向制成以下幾種基本形式，按用戶需要，出風口位置允許按30°或22.5°變化的其它形式。超聲波細胞粉碎機,恒溫水槽,無菌均質器,小型噴霧干燥機
6使用與維護
��6.1 CXL型風機，其氣流從軸向進入，經葉輪工作后，從徑向排出，可逆轉(左轉)或順轉(右轉)使用。
��6.2 如有碰撞、摩擦、噪聲過大或較大振動時，應視為風機工作不正常，應檢查后再重新啟動。
��6.3 應防止撞擊通風機，不準異物和液體進入風機內。
��6.4 應及時消除葉輪片上的積灰，以免影響平衡增大噪聲。
��7 型號說明
�ネ�風機的型號以漢語拼音字母的字首、葉輪外徑、電動機功率和轉速等表示。
�ナ纠�如下：
�ィ–XL-100D/0.06-1400）R180° （CXL-160G/0.75-3400）L90°

風機型號 Type of the ventilator	流量 Folw rate m3/h	全壓 Total pressure Pa	靜壓 Static pressure Pa	轉速 Rotational speed r/min	電動機Motor			重量 Weight
					頻率 Freq Hz	功率 Power kw	型號Type
CXL-100D	110	90	67	1400	50	0.060	AO25614-H	12
	135	133	99	1700	60	0.060
CXL-100G	220	360	268	2800	50	0.090	AO25612-H
	270	532	396	3400	60	0.090
CXL-110D	150	110	80	1400	50	0.060	AO25614-H	13.5
	185	162	118	1700	60	0.060
CXL-110G	300	440	320	2800	50	0.120	AO25622-H
	370	648	472	3400	60	0.120
CXL-125D	220	140	102	1400	50	0.060	AO25614-H	15.5
	270	206	150	1700	60	0.060
CXL-125G	440	560	408	2800	50	0.180	AO26312-H	17
	540	824	600	3400	60	0.180
CXL-140D	300	180	135	1400	50	0.060	AO25614-H	17
	365	265	199	1700	60	0.060
CXL-140G	600	720	540	2800	50	0.250	AO26322-H	19
	730	1060	796	3400	60	0.370	AO27112-H	21
CXL-160D	450	230	170	1400	50	0.120	AO26314-H	20
	550	339	251	1700	60	0.120
CXL-160G	900	920	680	2800	50	0.370	AO27112-H	22
	1100	1356	1004	3400	60	0.750	AO28012-H	26
CXL-180D	640	290	217	1400	50	0.370	AO27214-H	23
	780	428	320	1700	60	0.370
CXL-180G	1280	1160	868	2800	50	0.750	AO28012-H	27
	1600	1812	1356	3400	60	1.500	Y90S-2-H	30
CXL-200D	900	375	276	1400	50	0.550	AO28014-H	30
	1080	553	407	1700	60	0.550
CXL-200G	1880	1631	1201	2920	50	1.500	Y90S-2-H	43
	2250	2343	1725	3400	60	2.200	Y90L-2-H	45
