產品名稱：

JCZ(CZ)系列艦船用軸流通風機

型號規格：

放大圖片

產品類別：

常規產品 -- 泵閥管件 -- 軸流風機

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916950330

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

JCZ(CZ)系列艦船用軸流通風機產品詳細說明：

JCZ(CZ)系列艦船用軸流通風機是按照GB11865《船用離心通風機》與GB11864《船用軸流通風機》國家標準、現行《鋼質海船入級和建造規范》、現行《中國人民解放軍海軍艦船建造規范》中的規定和要求進行設計制造。
產品經中國船級社檢驗合格，取得了產品船檢認可證書。并得到艦船裝備與研制的權威機構認可。

JCZ(CZ)系列艦船用軸流通風機用途

JCZ(CZ)系列通風機可輸送空氣、含有鹽霧的海洋空氣和含有油霧等腐蝕性空氣。
通風機適用于軍船與民船上各種艙室的通風換氣，超聲波細胞粉碎機,恒溫水槽,無菌均質器,小型噴霧干燥機也適用于局部冷卻降溫，還適用于陸上各部門的適當場所。
JCZ(CZ)系列通風機可配用50Hz、380V或60Hz，440VY-J系列艦用三相異步電動機或Y-H系列船用三相異步電動機。

工作條件
環境溫度：-25～+50℃
空氣相對濕度：不大于95%
周期性搖擺：22.5～45°(搖擺周期5～10s)
持續橫傾：15°
持續縱傾：10°
振動：有
沖擊：有

JCZ(CZ)型：
JCZ(CZ)系列艦船用軸流通風機制成電動機置于機殼內的結構，葉輪直接裝在電動機軸上。
葉輪由防腐鋁合金澆鑄制成，葉輪前面裝有導流罩。機殼采用普通鋼質材料焊接而成。
通風機制成從電動機端正視，葉輪按順時針方向旋轉。在使用中，允許通風機逆向旋轉。
通風機可立式或臥式安裝在管道內，也可安裝在甲板上�？捎糜诔轱L(fēng)或送風。
按用戶需要，JCZ(CZ)型通風機可配套提供風帽。

JCZ(CZ)系列艦船用軸流通風機型號說明

通風機的型號以漢語拼音字母的字首、葉輸外徑、電動機功率和轉速等表示。示例如下：
(JCL-30/1.5-1460) R180°(JCZ-90A/7.5—1460)
其中：
J——艦用
C——船用
L——離心通風機
Z——軸流通風機
30——葉輪外徑為30cm
90——葉外徑為90cm(圓整數)
A——葉輪代號
15——電動機功率為15kW
75——電動機功率為75
1460——標準轉速為1460r/min(50Hz)
R180°——順轉(右轉)、出風口位置為180°

風機型號 Type of the ventilator	流量 Folw rate m³/h	全壓 Total pressure Pa	靜壓 Static pressure Pa	轉速 Rotational speed r/min	電動機Motor			重量 Weight
風機型號 Type of the ventilator	流量 Folw rate m³/h	全壓 Total pressure Pa	靜壓 Static pressure Pa	轉速 Rotational speed r/min	頻率 Freq Hz	功率 Power kw	型號Type	重量 Weight
JCZ-20	600 800	110 85	90 55	2920	50	0.25	AQ₂6312-H	18
JCZ-20	800 1000	160 110	130 80	3500	60	0.55	AQ₂7122-H	20
JCZ-25	800 1200 1400	160 140 120	140 110 90	2920	50			26
JCZ-25	1000 1500 1700	220 200 180	200 160 130	3500	60			26
JCZ-30A	1200 1800	300 195	245 145	2920	50	0.75	Y-J80L₁-2-H	35
JCZ-30A	1400 2100	440 280	350 215	3500	60
JCZ-30B	1000 1200	295 235	235 145	2920	50
JCZ-30B	1200 1400	420 330	330 215	3500	60
JCZ-35A	3000 4500	440 250	390 150	2920	50	1.1	Y-J80L₂-2-H	40
JCZ-35A	3600 5400	635 350	555 215	3500	60
JCZ-35B	1800 3000	410 260	360 195	2920	50
	1200 4500	160 290	150 200	1750	60 50	0.55	Y-J80₁-4-H
	1200 4500	160 290	150 200	3500	60 50	1.1	Y-J80₂-2-H
JCZ-40A	4500 6000	585 500	520 390	2920	60	1.5	Y-J90S-2-H	65
	3000	180	150	1750	50	0.55	Y-J80₁-4-H
	5400 7200	840 715	745 560	3500	50	2.2	Y-J90L-2-H
JCZ-40B	3000 4500	520 390	490 330	2920	50	1.5	Y-J90S-2-H
JCZ-40B	3600 5400	745 560	705 480	3500	60	2.2	Y-J90L-2-H
JCZ-50A	6000	215	175	1460	50	1.1	Y-J90S-4-H	78
JCZ-50A	7200	310	255	1750	60	1.5	Y-J90L-4-H	78
JCZ-50B	6000 9000	685 585	625 490	2920	50	3	Y-J100L-2-H	86
JCZ-50B	7200 10000	990 840	900 705	3500	60	4	Y-J112M-2-H	90
JCZ-50C	9000 12000	785 615	685 490	2920	50	4	Y-J112M-2-H	100
JCZ-50C	10000 14000	1125 890	990 705	3500	60	5.5	Y-J132S₁-2-H	130
JCZ-60	9000 12000	295 235	235 145	1460	50	1.5	Y-J90L-4-H	100
JCZ-60	10000 14000	420 330	330 215	1750	60	2.2	Y-J100L₁-4-H	100
JCZ-70A	12000 15000 18000	450 370 290	390 295 200	1460	50	3	Y-J100L₂-4-H	145
JCZ-70A	14000 18000 21000	645 540 450	560 420 295	1750	60	5.5	Y-J132S₁-4-H	165
JCZ-70B	9000 12000 15000	420 295 225	390 245 145	1460	50	2.2	Y-J100L₁-4-H	170
JCZ-70B	10000 14000 18000	605 420 325	560 350 215	1750	60	3	Y-J100L₂-4-H	180
JCZ-75	15000 18000 21000 24000	540 470 340 295	490 390 235 155	1460	50	4	Y-J112M-4-H	165
JCZ-75	18000 21000 25000 28000	775 675 490 420	705 560 330 225	1750	60	7.5	Y-J132M-4-H	190
JCZ-80A	21000 24000 27000 30000	665 595 530 390	585 490 390 225	1460	50	7.5	Y-J132M-4-H	210
JCZ-80A	25000 28000 32000 36000	960 860 765 560	840 705 560 320	1750	60	11	Y-J160M-4-H	258
JCZ-80B	18000 21000 24000 27000	550 470 400 300	490 390 295 165	1460	50	5.5	Y-J132S-4-H	200
JCZ-80B	21000 25000 28000 32000	785 675 575 440	705 560 420 235	1750	60	7.5	Y-J132M-4-H	235
JCZ-90A	24000 27000 30000 33000	705 570 490 350	635 490 390 225	1460	50	7.5	Y-J132M-4-H	260
JCZ-90A	28000 32000 36000 40000	1010 815 705 510	910 705 560 325	1750	60	11	Y-J160M-4-H	310
JCZ-90B	27000 30000 33000 36000	765 685 615 540	685 585 490 390	1460	50	11	Y-J160M-4-H	300
JCZ-90B	32000 36000 40000 48000	1100 990 890 775	900 840 705 560	1750	60	15	Y-J160L-4-H	310
JCZ-90C	30000 33000 36000	880 815 685	785 685 540	1460	50	15	Y-J160L-4-H	331
JCZ-90C	36000 39000 43000	1265 1165 980	1125 980 775	1750	60	18.5	Y-J180M-4-H	385
JCZ-100A	42000 48000 54000	725 665 605	585 490 390	1460	50	15	Y-J160L-4-H	335
JCZ-100A	50000 57000 60000	1040 960 870	840 705 560	1750	60	22	Y-J180L-4-H	444
JCZ-100B	36000 39000	880 735	785 635	1460	50	15	Y-J160L-4-H	340
JCZ-100B	43000 46000	1265 1060	1125 910	1750	60	22	Y-J180L-4-H	444
JCZ-100C	39000 42000 48000	585 530 470	490 390 295	1460	50	11	Y-J160M-4-H	322
JCZ-100C	46000 50000 57000	840 765 675	705 560 420	1750	60	15	Y-J160L-4-H	340
JCZ-100D	36000 39000	340 295	245 195	970	50	7.5	Y-J160M-6-H	322
JCZ-100D	43000 46000	490 420	350 285	1160	60	11	Y-J160L-6-H	340
JCZ-110A	42000 48000 54000 60000	580 510 470 390	490 390 315 215	970	50	15	Y-J180L-6-H	540
JCZ-110A	50000 57000 65000 72000	830 735 675 560	705 560 450 315	1160	60	18.5	Y-J200L₁-6-H	545
JCZ-110B	42000 48000	340 295	235 145	970	50	7.5	Y-J160M-6-H	321
JCZ-110B	50000 57000	490 420	330 205	1160	60	11	Y-J160L-6-H	445
JCZ-110C	42000 48000 54000	870 805 735	785 685 585	1460	50	18.5	Y-J180M-4-H	500
JCZ-110C	50000 57000 65000	1255 1155 1060	1125 990 840	1750	60	30	Y-J200L-4-H	580
JCZ-120A	60000 72000	420 340	295 155	970	50	15	Y-J180L-6-H	660
JCZ-120A	72000 86000	595 490	420 225	1160	60	18.5	Y-J200L₁-6-H	665
JCZ-120B	60000 72000 84000	615 575 490	520 390 245	970	50	18.5	Y-J200L₁-6-H	665
JCZ-120B	72000 86000 100000	890 830 705	745 560 350	1160	60	30	Y-J225M-6-H	805
JCZ-140A	72000 84000 96000	685 585 490	585 490 340	970	50	22	Y-J200L₂-6-H	895
JCZ-140A	86000 100000 115000	980 840 705	840 705 490	1160	60	30	Y-J225M-6-H	1013
JCZ-140B	96000 115000	490 390	340 245	970	50	22	Y-J200L₂-6-H	895
JCZ-140B	115000 138000	705 560	490 350	1160	60	30	Y-J225M-6-H	1013

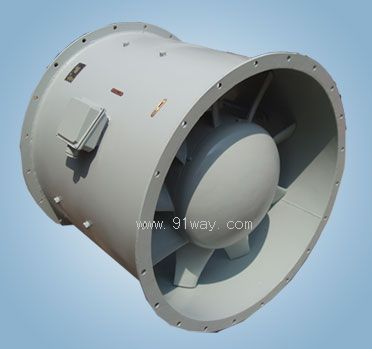

JCZ(CZ)系列艦船用軸流通風機（示意圖）
