產品名稱：

4-79(PP)系列離心通風機

型號規格：

放大圖片

產品類別：

常規產品 -- 泵閥管件 -- 離心風機

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916950330

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

4-79(PP)系列離心通風機產品詳細說明：

4-79系列離心通風機

4-79系列離心通風機可廣泛用于輸送空氣和其它不自燃的、對人體無害的、無腐蝕性的氣體，氣體內不允許有粘性物質，所含塵土及硬質顆粒物不大于150mg/m3，氣體溫度不得超過80℃。

機號	轉速	風量	全壓	配用電機	功率
No	rpm	m³/h	Pa	Kw-p	KW
3A	2900	1970-3830	1196-726	Y90S-2	1.5
3A	1450	990-1910	304-177	Y802-4	0.75
3.5A	2900	3120-6070	1628-981	Y100L-2	3
3.5A	1450	1560-3040	412-245	Y90S-4	1.1
4A	2900	4670-9080	2138-1275	Y132S1-2	5.5
4A	1450	2330-4540	530-324	Y90S-4	1.1
4.5A	2900	6640-12920	2697-1618	Y160M1-2	11
4.5A	1450	3320-6450	677-402	Y90L-4	1.5
5A	2900	9100-17720	3334-2001	Y160M2-2	15
5A	1450	4560-8860	834-500	Y100L1-4	2.2
6A	1450	7890-15320	1196-706	Y132S-4	5.5
6A	960	5230-10100	530-314	Y100L-6	1.5

機號 No	電機	進風口					出風口
		D₁	D₂	D₃	連接螺栓		B₁	B₂	B₃	B₄	B₅	B₆	螺栓孔
					規格 M(d₁)*L₁	個數 N1							直徑 d1	個數 n2	間距
															n₃*b₁	n₄*b₂
3A	Y90S-2	300	335	370	M8X18	8	234	261	284	325	352	375	7	14	3X87	4X88
	Y802-4
3.5A	Y100L-2	350	388	420	M6X15	16	273	300	323	379	404	429	7	14	3X100	4X101
	Y90S-4
4A	Y132S1-2	400	445	495	M6X15	16	312	344	372	433	465	493	7	18	4X86	5X93
	Y90S-4
4.5A	Y160M1-2	450	500	545	M8X18	16	351	380	413	487	515	547	8.5	18	4X95	5X103
	Y90L-4
5A	Y160M2-2	500&,lt;,,/P> ,	560	600	M8X18	16	390	432	470	542	585	622	8.5	20	4X108	6X97.5
	Y100L1-4
6A	Y132S-4	600	650	700	M8X18	16	468	510	548	650	690	730	10	22	5X102	6X115
	Y100L-6

機號	電機	外形及安裝尺寸
		A1	A2	A3	A4	A5	B7	B8	E1	E2	E3	E4	E5	E6	H1	地腳螺栓 M(d₃)*L₂	L	風機重 Kg
3A	Y90S-2	173	117	225	100	140	130	180	542	234	308	59	333	615	90	M8X200	521	26
	Y802-4			219	100	125	130	165							80		506
3.5A	Y100L-2	197	142	271.5	140	160	176	205	632	273	359	02	388	715	100	M10X250	620	31
	Y90S-4			244.5	100	140	130	180					90		M8X200	560
4A	Y132S1-2	226	162	319	140	216	200	280	722	312	410	44	444	818	132	M10X250	740	62
	Y90S-4			265	100	140	130	180							90	M8X200	605
4.5A	Y160M1-2	254	181	391.5	210	254	270	330	810	351	461	87	499	914	160	M10X250	876	75
	Y90L-4			297	125	140	155	180							90	M8X200	669
5A	Y160M2-2	280	195	411	210	254	270	330	902	390	512	30	554	1016	160	M12X320	923	97
	Y100L1-4			331	140	160	176	205							100	M10X250	753
6A	Y132S-4	330	234	396	140	216	200	280	1082	468	614	16	665	1121	132	M10X250	632	160
	Y100L-6			370	140	160	176	205							100	M10X250	557

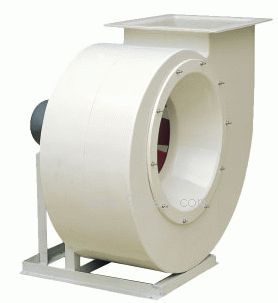

4-79(PP)系列離心通風機（示意圖）
