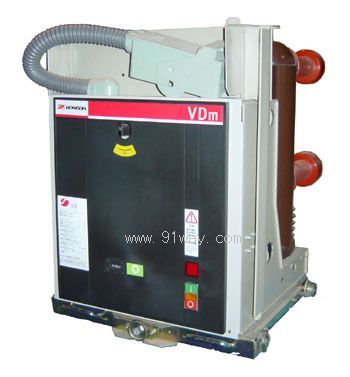

VDM型戶內高壓真空斷路器(VS1側裝式)產品詳細說明：

VDm型戶內高壓真空斷路器應用領域
配用永磁操動機構的VDm型戶內高壓真空斷路器可廣泛應用于發電廠、變電站以及各監控和使用環節。例如：化工廠、煉鋼廠、自動化工廠、飛機場、大型建筑物的供電部分。
VDm型真空斷路器是現代化的真空斷路器
VDm真空斷路器是國內第一個實現免維護概念的斷路器。其高壽命的真空滅弧室以環氧澆注固封技術的應用保證了滅弧系統的免維護;配用的高可靠性永磁操動機構保證了操動機構的免維護;電子控制部分丟棄傳統的輔助開關而代之以光電接近開關，并采用全電子化電源和智能控制單元保證了電子控制部分的免維護。

VDm型真空斷路器的組成部件及特點
MS1永磁操動機構
真空斷路器的核心部分，完成觸頭的合分過程及合分位置保持。
電子控制單元
控制真空斷路器的合分，能量儲存及釋放，并能實現各種靈活的閉鎖功能。
電容器組
高可靠的儲存電能系統。
位置檢測器
用以檢測開關的合分位置。
主軸
唯一的純機械單元，用以連接永磁操動機構和真空滅弧室。

VDm型戶內高壓真空斷路器應用雙穩態永磁技術的免維護解決方案
VDm真空斷路器采用MS1型永磁操動機構。該機構利用一種雙穩態的磁路系統，使用兩個激磁線圈驅動動鐵芯運動到相應的極限位置，并利用高性能永磁體所提供的磁場能量，使之保持在極限位置。激發其中一個激磁線圈使之產生大于剩余保持力的驅動力，即可使永磁機構的動鐵芯動作。
當控制系統出現故障時，可用手動分閘操作裝置緊急分斷斷路器。
MS1型永磁操動機構省去了傳統機構復雜易損的儲能、鎖扣等機械裝置，簡化了結構，其零件數量較傳統機構減少了70%以上，從而大大提高了機構的可靠性和壽命。同時由于采用了電容作為操作電源，也避免了傳統機構對大容量專用電源的依賴以及輔助電源波動對機構動作特性的影響。
性能卓越的MS1型永磁操動機構可長期頻繁操作，并真正做到永久性免維護。
