TYH-150精密測量投影儀產品詳細說明：

產品簡介：
TYH-150精密測量投影儀是應用于光電輪廓，光柵數顯技術和工作臺移坳作精密調焦的新型儀器。它不僅可以進行輪廓測量，而且可以進行坐標測量，反射照明的多種性能，并留有連接計算機接口。TYH-150精密測量投影儀可廣泛地應用于國民經濟的各部門，如機械、電子、鐘表、地震研究、國防、科研等。

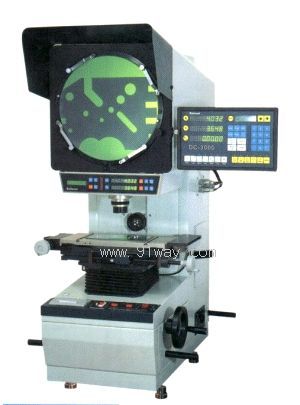

精密數顯式投影儀TYH-150

技術參數：
1、投影屏尺寸ф300mm
旋轉范圍：0-360°；旋轉數顯當量1’或0.01°
2、物鏡

放大倍數	物方線視場（mm）	物方工作距
10X（必備）	φ30	77.7
20X（選購）	φ15	44.3
50X（選購）	φ6	38.4
100X(選購)	φ3	25.3

3、工作臺：
金屬臺面尺寸：354*228
玻璃臺面尺寸：210*160
X座標行程：150
Y座標行程：100
Z座標行程：100（調焦）
儀器測量精度（μm）：3+L/50
X，Y座標數顯解析度：0.5um
4、照明光源：
透射照明：24V150W 鹵鎢燈
反射照明：24V150W鹵鎢燈

5、數據處理系統：DC-3000多功能數顯表，全中文顯示，可做多點采樣，座標旋轉，點，線，圓，距離，角度測量。
6、儀器照明：透射與反射照明光源均為24V150W鹵鎢燈
7、儀器電源：110V/220V（AC），50/60HZ，總功率400W
8、冷卻方式：強制風冷（3只軸流風扇）
9、外形尺寸（長*寬*高）mm :780*780*1100
10、儀器重量（KG）：160
