23JB(JTT300)臺式投影儀產品詳細說明：

產品簡介：
23JB為輕型投影儀，照明系統和各倍率物鏡均勻采用遠心光路，使用照明均勻，消除調焦誤差帶來的測量誤差。
臺式投影儀23JB（JTT300）主要對被測零件進行透射式輪廓測量，50X物鏡帶有反射照明系統，可檢測物體外型輪廓及位置尺寸。本儀器結購簡單，緊湊，成像清晰，操作方便。
投影儀作為計量儀器主要用于各種外形工或表面形狀復雜的機械零件和各種模具，刀具的檢測，特別用于各種細小零件的檢測，避免測量力對測量精度的影響，對于大批量檢測尤為方便。
若需觀察物體表面質量時，應選用50X物鏡，并打開上照明反射系統電源開關，這樣便可在投影屏上觀測物件表面情況。
　　使用10X物鏡時，須在暗室工作。
　　當更換燈泡后，使用前應先調整燈泡與聚光鏡筒之位置，至投影屏上出現清晰的燈絲像止， 這樣儀器更能正常工作。

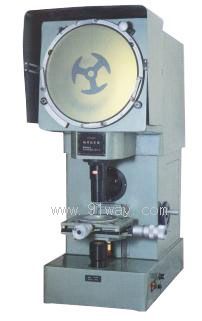

臺式投影儀23JB（JTT300）

技術參數：
1、投影屏尺寸：Ф300mm
2、物鏡：10X、20X、50X、100X(選購）
3、物方線視場：Ф30、Ф15、Ф6、Ф3mm
4、工作距離：55.12、81.94、16.99、25.52mm
5、工作臺玻璃平板尺寸：Ф85mm
6、工作臺最大荷重：1.5kg
7、工作臺移動范圍：橫向 50mm, 縱向25mm；回轉0°-360°
8、工作臺移動讀數格值：0.01mm；回轉游標格值：0.03°
9、照明燈泡：24V 250W
10、電源：AC 220V 50Hz
11、外形尺寸：610*360*930
12、儀器重量：75kg
