ZN73A-12/D型戶內高壓永磁真空斷路器產品詳細說明：

ZN73A-12/D型戶內高壓永磁真空斷路器，屬國內先進產品。該產品采用自主研發的YG型永磁操動機構，具有手動分閘和電動合分閘功能。省去了傳統彈簧機構中復雜、易損的儲能和鎖扣裝置，極大的簡化了傳動環節，尤其是手動分閘裝置，用于二次操作回路故障時，帶負荷緊急分閘操作，從而真正實現了高可靠、長壽命、免檢修，維護簡單。正常情況下使用壽命長達10萬次。

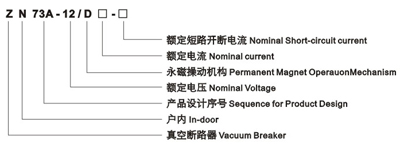

ZN73A-12/D型戶內高壓永磁真空斷路器型號含義


ZN73A-12/D型戶內高壓永磁真空斷路器主要技術參數

項目	單位	參數
額定電壓	KV	12
額定短時工頻耐受電壓（1min）	KV	42
額定雷電沖擊高壓（峰值）	KV	75
額定頻率	HZ	50
額定電流	A	630-1250 1250-3150 1250-4000
額定短路開斷電流	kA	20 25 31.5 40
額定熱穩定電流（有效值）	kA	20 25 31.5 40
額定峰值耐受電流	kA	50 63 80 100
額定短路關合電流	kA	50 63 80 100
額定短路持續時間	S	4
二次回路工頻耐受電壓（1min）	V	2000
額定操作順序		off分-0.3s-合分 on/off-180s-合/分on/off
額定單個/背對背電容器組開斷電流	A	6308400
分閘時間（額定電壓）	ms	≤50
合閘時間（額定電壓）	ms	≤75
機械壽命	次	≥100000
額定短路電流開斷次數	mm	30
動、靜觸頭允許磨損累計厚度	mm	3
觸頭開距	mm	11±1*
超行程	mm	3.5±0.5
觸頭合閘彈跳時間	ms	≤2(40KA≤3)
三相分、合閘不同期性	ms	≤2
平均分閘速度	m/s	0.8-1.2
平均合閘速度	m/s	0.5-0.8
相間中心距	mm	210 275
主導電回路電阻	uΩ	≤45(Less than 1250A)≤40(1600-2000A)≤30(more than 2500A)
觸頭合閘接觸壓力	N	2000±200(20kA) 2400±200(25KA) 3100±200(31.5KA) 4300±200(40KA)

對操作電源有特殊要求（如DC110V、AC/DC操作）永磁機構相關技術參數調整。
配西屋滅弧室觸頭距為9±1mm
配西門子滅弧室觸頭開距為8±1mm

ZN73A-12/D型戶內高壓永磁真空斷路器外形及安裝尺寸

ZN73A-12/D型戶內高壓永磁真空斷路器
