ZN28-12C系列戶內高壓真空斷路器產品詳細說明：

1、概述
ZN28-12C型戶內高壓手車式真空斷路器（以下簡稱斷路器）系三相交流50Hz的戶內裝置，配有直流電磁操動機構或彈簧操動機構，作為KYN1-12型及JYN2-12型戶內交流金屬移開式開關設備之配用斷路器，適用于額定電壓12kV及以下的供配電系統。供工礦企業、發電廠及變電站等作電氣設施的控制或保護開關，尤其適用于頻繁操作的場所。
2、正常使用條件
a)周圍空氣溫度：不超過40℃，且在24h內測的平均值不超過35℃；最低周圍空氣溫度為-10℃；
b)海拔：不超過1000m；
c)周圍空氣沒有明顯地受到塵埃、煙、腐蝕性和可燃性氣體、蒸氣及鹽霧的污染；
d)相對濕度：日平均值不超過95%，月平均值不超過+90%；水蒸氣壓力日平均值不超過2.2kPa，月平均值不超過1.8kPa；在高濕度期間內，溫度急降，可能會有凝露；
e)超出以上條件的要求，由用戶同制造單位協定。

3、ZN28-12C系列戶內高壓真空斷路器主要技術參數:

序號	參數名稱	單位	數據
			20kA	25kA	31.5kA
1	額定電壓	kV	12
2	額定頻率	Hz	50
3	額定電流	A	630、1250	630、1250、1600	1250、1600、2000
4	額定短路開斷電流	kA	20	25	31.5
5	額定短路開斷電流開斷次數	次	30
6	額定短路關合電流(峰值)	kA	50	63	80
7	額定動穩定電流		50	63	80
8	額定熱穩定電流		20	25	31.5
9	額定熱穩定時間	s	4
10	合閘時間		≤0.2
11	分閘時間		≤0.06
12	1min工頻耐壓	kV	42
13	雷電沖擊耐壓(峰值)		75
14	額定單個電容器組開斷電流	A	630
15	額定背靠背電容器組開斷電流		400
16	機械壽命	次	10000
17	額定操作順序		0-0.3s-CO-180s-0
18	配用操作機構		CY17Ⅰ、CT19Ⅰ		CY17Ⅱ、CT19Ⅱ
19	操作機構合、分閘線圈額定操作電壓	V	CD17：DC110、DC220 CT19：AC110、AC220、AC380、DC48、DC110、DC220
20	觸頭開距	mm	11±1
21	超行程		4±1
22	觸頭允許磨損累計厚度		3
23	平均合閘速度	ms	0.6±0.2
24	平均分閘速度	m/s	1.0±0.3		1.0±0.2
25	三個合、分閘同期性	ms	≤2
26	觸頭合閘彈跳時間		≤2
27	油緩沖器行程	mm	100+0.5

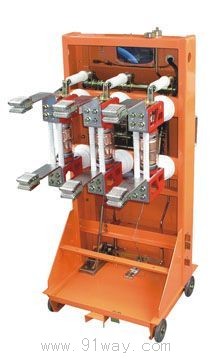

ZN28-12C系列戶內高壓真空斷路器
