ZN23-40.5C系列車式戶內高壓真空斷路器產品詳細說明：

ZN23-40.5C系列車式高壓真空斷路器（以下簡稱斷路器）為額定電壓40.5kV、三相交流50Hz的戶內高壓電器設備，適用于工礦企業、變電站等輸配電系統，作控制和保護開關；尤其適用于冶金、電弧煉鋼等需頻繁操作的行業，作為控制和保護設備。

ZN23-40.5C系列車式戶內高壓真空斷路器符合G1984-89《交流真空斷路器》的標準。
本斷路器為手車式，結構合理，維護簡便，使用安全可靠。配用CD10Ⅱ型電磁操動機構或CT19Ⅱ型彈簧操動機構。
2、正常使用條件
a)海拔：不超過1000m；
b)周圍空氣溫度：上限+40℃，下限-15℃；
c)相對濕度：日平均值不大于95%，月平均值不大于90%；
d)水蒸氣壓：日平均值不大于2.2kPa,月平均值不大于1.8kPa；
e)周圍空氣沒有明顯地受到塵埃、煙、腐蝕性和可燃性氣體、蒸氣及鹽霧的污染；
f)無劇烈振動的場所；
g)超出以上條件的要求，由用戶同制造單位協定。

3、ZN23-40.5C系列車式戶內高壓真空斷路器主要技術參數:

序號	名稱	單位	數據
1	額定電壓	kV	40.5
2	雷電沖擊耐壓(峰值)		185
3	1min工頻耐壓		95
4	額定頻率	Hz	50
5	額定電流	A	600
6	額定短路開斷電流	kA	25
7	4s額定短路時耐受電流以		25
8	額定峰值耐受電流		80
9	額定短路開斷時間	ms	≈90
10	額定短路關合電流(峰值)	kA	80
11	額定操作順序		0-0.3s-CO-180s-0
12	合閘時間	ms	50～85
13	分閘時間		40～85
14	額定短路開斷電流開斷次數	次	20
15	機械壽命		12000
16	額定電容器組開斷電流	A	630
17	儲能電機額定功率	W	275
18	儲能電動機額定電壓	V	≈220、110
19	儲能時間	s	15
20	合分閘電磁鐵額定電壓	V	≈220、110
21	失壓脫扣額定電壓		≈220、110
22	過流脫扣額定電流	A	5
23	輔助開關額定電流		10

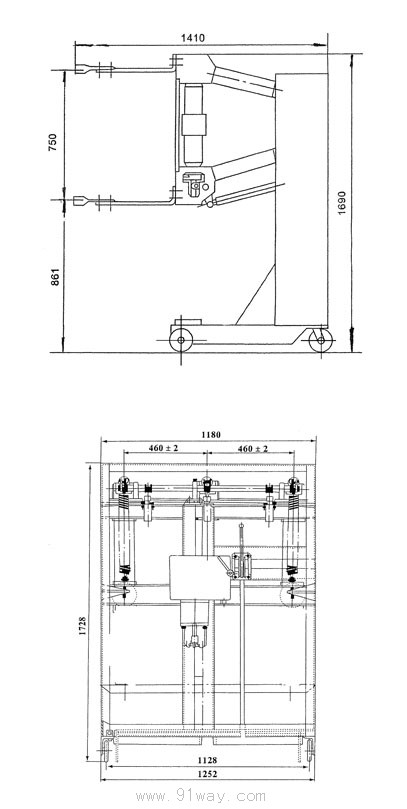

ZN23-40.5C系列車式戶內高壓真空斷路器
