ZN68-12(ZN12-12)系列戶內高壓真空斷路器產品詳細說明：

1、概述
ZN68-12(ZN12-12)系列高壓真空斷路器，系三相交流50Hz，額定電壓12kV及以下的戶內高壓配電裝置。本系列產品結構簡單、開斷能力強、壽命長、操作功能齊全、維護簡便，適用于發電廠、變電站等輸配電系統的控制與保護，尤其適用于頻繁操作的場所。
本系列產品的操動機構為彈簧儲能式，可以用交流或直流操作，亦可用手動操作。

2、正常使用條件
a)海拔：不超過1000m；
b)周?chē)�空氣溫度：最�?40℃，最低-10℃；
c)相對濕度：日平均值不大于95%，月平均值不大于90%；
d)水蒸氣壓：日平均值不大于2.2kPa；月平均值不大于1.8kPa；
e)無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動的場所。

3、ZN68-12(ZN12-12)系列戶內高壓真空斷路器規格:

額定 電壓	額定 工頻 耐受 電壓	額定 雷電 沖擊 耐受 電壓 (峰值)	額定 短路 開斷 電流	額定 短路 關合 電流 (峰值)	額定 短路 持續 時間	額定 短路 電流 開斷 次數	機械 壽命	額定電流
kV	kV	kV	kA	kA	s	次	次	1250 1600 2000 2500 3150 4000
12	42	75	20	50	4	30	10000	●
12	42	75	25	63	4	30	10000	●
12	42	75	31.5	80	4	30	10000	● ● ● ●
12	42	75	40	100	4	30	10000	● ●
12	42	75	50	125	4	30	10000	▲

4、ZN68-12(ZN12-12)系列戶內高壓真空斷路器主要技術參數:

序號	名稱	單位	數據
			20kA	31.5kA	40kA
1	額定短路開斷電流	kA	20	31.5	40
2	額定短路關合電流(峰值)		50	80	100
3	額定短時耐受電流		20	31.5	40
4	額定峰值耐受電流		50	80	100
5	額定短路持續時間	s	4
6	額定短路開斷電流開斷次數	次	30
7	機械壽命		10000
8	合閘時間	ms	≤75
9	分閘時間		≤65
10	單個電容器組開斷電流	A	630
11	背靠背電容人器組開斷電流		400
12	儲能電動機額定電壓	V	DC220，110；AC220，110
13	合閘電壓		DC220，110；AC220，110
14	分閘電壓		DC220，110；AC220，110
15	分、合閘線圈功率	W	245

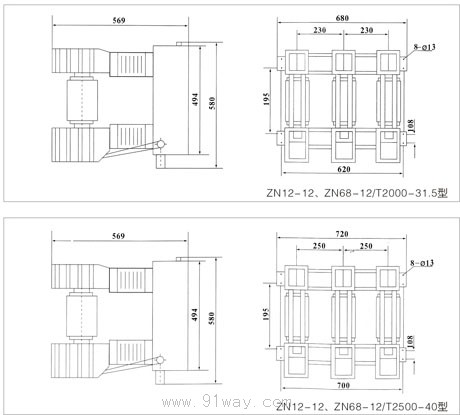

ZN68-12(ZN12-12)系列戶內高壓真空斷路器
