M-FL7系列漏電保護開關(電磁式)產品詳細說明：

M-FL7系列漏電保護開關(電磁式)技術參數

電氣參數
a.符合電氣標準：IEC1008(EN61008)
GB16916.1
b.漏電動作時間：□非延時
G 最少10ms延時
S 最少40ms延時，選擇型
c.額定電壓（Ue）：230V/400V；50/60Hz
d.額定電流In：16、25、40、63、80A
e.額定漏電電流I△n：10，30，100、300、500mA
f.靈敏性： Ac型， A型
g.短時耐受電流：10kA-接63A gL熔斷器
10kA-接80A gL熔斷器
h.抗氣候條件能力：按IEC1009標準
i.外殼防護等級：IP40（安裝后）
j.壽命：電氣 不少于4000次通斷動作
機械 不少于20000次通斷動作
機械參數
a.安裝方式：采用IEC標準導軌安裝
b.端子接線能力：導線1-25mm2
c.附件：母線排厚度0.8-2mm
d.外殼寬度：二極35mm；四極70mm

主要特點
兩側雙功能接線端子，可同時接線排和單芯導線；
具有觸頭狀態指示器；
多種漏電動作電流規格，容易實現選擇性保護；
可防止由于電子設備開頭操作引起的誤動作。

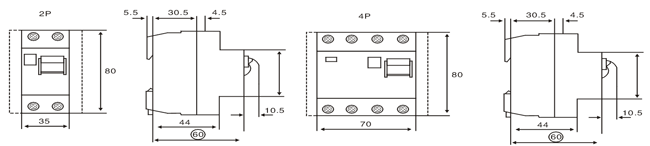

外形尺寸


除另外聲明，二及開關是兩個模數寬，四極（3P+N）是四個模數寬。

動作功能與主線路電壓無關，適用于漏電保護和附加保護。	額定電流In(A)	額定漏電電流I△n	2極 型號	額定電流In(A)	額定漏電電流I△n	4極 型號
可防止由于電子設備開關操作引起的不必要脫扣動作。	16	0.01	M-FL7-16/2/0.01	25	0.03	M-FL7-25/2/0.03
				25	0.10	M-FL7-25/2/0.1
	25	0.03	M-FL7-25/2/0.03	40	0.03	M-FL7-40/2/0.03
	25	0.10	M-FL7-25/2/0.1	40	0.10	M-FL7-40/2/0.1
	40	0.03	M-FL7-40/2/0.03	40	0.30	M-FL7-40/2/0.3
	40	0.10	M-FL7-16/2/0.1	40	0.50	M-FL7-40/2/0.5
	63	0.03	M-FL7-63/2/0.03	63	0.03	M-FL7-63/2/0.03
	63	0.10	M-FL7-63/2/0.1	63	0.10	M-FL7-63/2/0.1
	63	0.30	M-FL7-63/2/0.3	63	0.30	M-FL7-63/2/0.3
	80	0.03	M-FL7-80/2/0.03	63	0.50	M-FL7-63/2/0.5
	80	0.10	M-FL7-80/2/0.1	80	0.03	M-FL7-80/2/0.03
	80	0.30	M-FL7-80/2/0.3	80	0.10	M-FL7-80/2/0.1
				80	0.30	M-FL7-80/2/0.3

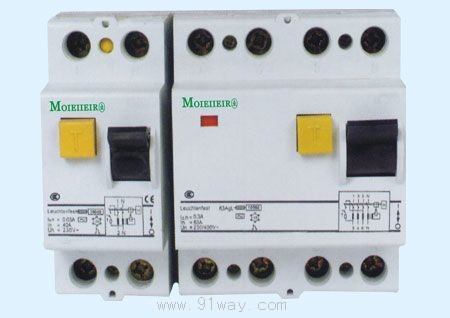

M-FL7系列漏電保護開關(電磁式)
