M-LD7電子式帶過流保護漏電斷路器產品詳細說明：

M-LD7電子式帶過流保護漏電斷路器技術參數

符合電氣標準：IEC1009（EN61009）
GB16917.1
脫扣時間：□ 非延時
a. G 最少10ms延時
b.額定電壓（Ue）:230V；50Hz
c.額定剩余動作電流：30，300mA
d.靈敏性：A型
e.選擇性級別：3
f.額定分?jǐn)嗄芰�Icn：10kA
g.額定電流In：6-40A
h.脫扣特性：C，D特性曲線
i.最大可連上的熔斷器：100A gL（＞10kA）
j.嚴峻氣候環境抵抗力：按IEC1009國際標準
k.外殼防護等級：IP40（安裝后）
l.壽命：電氣，不少于4000次通斷動作
m.機械：不少于20000次通斷動作

M-LD7電子式帶過流保護漏電斷路器機械參數
a.外殼寬度：35mm（2個模數）
b.安裝方式：安裝在DIN導軌35mm
c.端子接線能力：導線1-25mm2；母排厚度0.8-2mm

主要特點
極高的分?jǐn)嗄芰?0kA
結構緊湊、體積�。�2個模數寬）
具有中線開斷功能，更加安全可靠
雙功能接線端子，接線能力強
具有觸頭狀態指示器，便于識別觸頭接觸情況
額定電流范圍寬，可作為家庭總開關使用
統一的附件系列

M-LD7電子式帶過流保護漏電斷路器外形尺寸

漏電、過載和短路三種保護功能于一體。	額定電流In（A）	30mA 1極+中線	300mA 1極+中線
C特性曲線 A型	6	M-LD7-6/1N/0.03/C-A	M-LD7-6/1N/0.3/C-A
	10	M-LD7-10/1N/0.03/C-A	M-LD7-10/1N/0.3/C-A
	16	M-LD7-16/1N/0.03/C-A	M-LD7-16/1N/0.3/C-A
	20	M-LD7-20/1N/0.03/C-A	M-LD7-20/1N/0.3/C-A
	25	M-LD7-25/1N/0.03/C-A	M-LD7-25/1N/0.3/C-A
	32	M-LD7-32/1N/0.03/C-A	M-LD7-32/1N/0.3/C-A
	40	M-LD7-40/1N/0.03/C-A	M-LD7-40/1N/0.3/C-A
D特性曲線 A型	6	M-LD7-6/1N/0.03/D-A	M-LD7-6/1N/0.3/D-A
	10	M-LD7-10/1N/0.03/D-A	M-LD7-10/1N/0.3/D-A
	16	M-LD7-16/1N/0.03/D-A	M-LD7-16/1N/0.3/D-A
	20	M-LD7-20/1N/0.03/D-A	M-LD7-20/1N/0.3/D-A

周?chē)�環境溫度變化對負載的影響

	環境溫度T〔℃〕
In［A］	-25	-20	-10	0	10	20	30	35	40
2	2.5	2.4	2.3	2.2	2.2	2.1	2.0	2.0	1.9
4	4.9	4.8	4.7	4.5	4.3	4.2	4.0	3.9	3.9
5	6.2	6.0	5.8	5.6	5.4	5.2	5.0	4.9	4.8
6	7.4	7.2	7.0	6.7	6.5	6.3	6.0	5.9	5.8
8	9.9	9.6	9.3	9.0	8.7	8.4	8.0	7.9	7.7
10	12	12	12	11	11	10	10	9.9	9.7
12	15	14	14	13	13	13	12	12	12
13	16	16	15	15	14	14	13	13	13
15	19	18	17	17	16	16	15	15	15
16	20	19	19	18	17	17	16	16	15
20	25	24	23	22	22	21	20	20	10
25	31	30	29	28	27	26	25	25	24
32	40	38	37	36	35	33	32	32	31
40	49	48	47	45	43	42	40	39	39

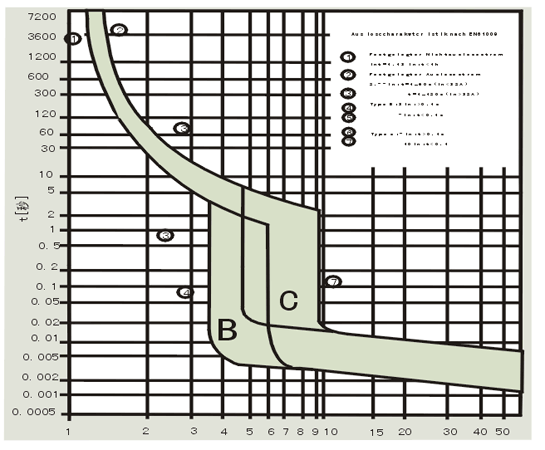

脫扣特征曲線

M-LD7電子式帶過流保護漏電斷路器
