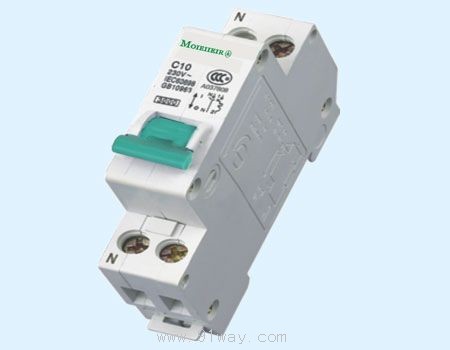

M-L71系列小型斷路器產品詳細說明：

M-L71系列小型斷路器技術參數

電氣參數
a.符合電氣標準：EN60898（IEC898） GB10963
b.額定電壓Ue：230V；50/60Hz
c.額定電流In：6-40A
d.額定分?jǐn)嗄芰�Icn：6kA
e.脫扣特性：C曲線
f.最大可連上的熔斷器：最大100A gL/gG（＞6kA）
g.選擇性級別：3
h.工作環境溫度：-5至+40oC
i.防護等級：IP40
j.壽命：不少于8000次通斷動作
機械參數
a.外露面長度：45mm
b.外殼高度：80mm NEW
c.外殼寬度：17.5mm（IP+N）
d.安裝方式：符合IEC標準導軌35mm
e.端子形式：提升式接線端子
F.端子接線能力：導線1-16mm2

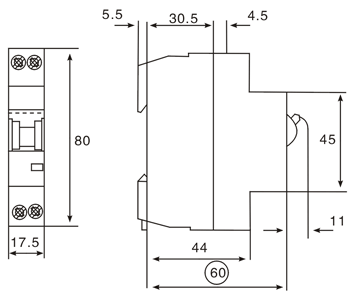

外形尺寸

可對電氣線路的過載與短路起保護作用。 特別適用于民用的照明與插座回路的保護。 中線開斷，更加安全可靠。	C特性曲線
主要特點： 分?jǐn)嗄芰Ω哌_(dá)6kA； 體積小，1個模數寬；  電流范圍廣，最大可達40A； 不同的手柄顏色用來區別額定電流； 具有專用的母線排	額定電流（A）In	型號
	6	M-L71-6/1N/C
	10	M-L71-10/1N/C
	16	M-L71-16/1N/C
	20	M-L71-20/1N/C
	25	M-L71-25/1N/C
	32	M-L71-32/1N/C
	40	M-L71-40/1N/C

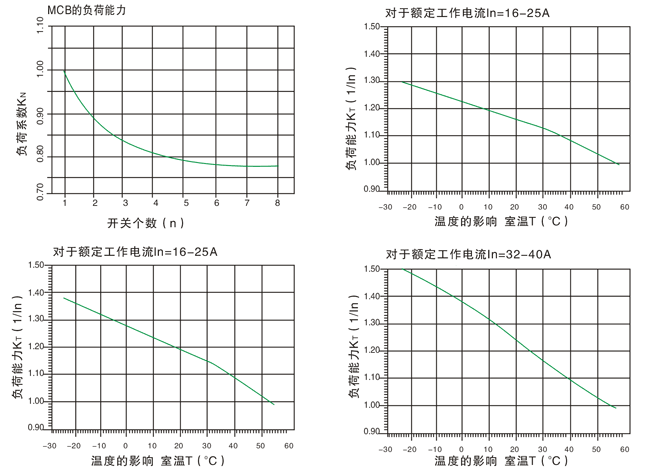

負載能力
適用于1個模數的M-L71-40 /1N
在環境溫度T（oC）和n個開關的工作狀態下通話的負荷：IDL=LnKT（T）KN（N）

M-L71 /1N和熔斷絲D0或NH的短路性能
1.4 高選擇性可達1.4kA：□無此功能

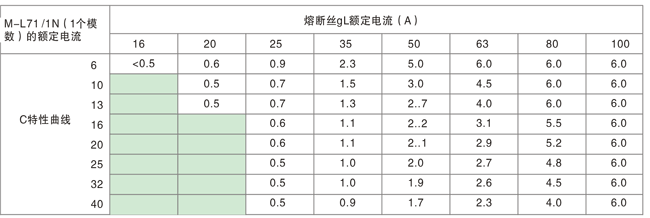

熔斷絲D01，D02，D03的性能

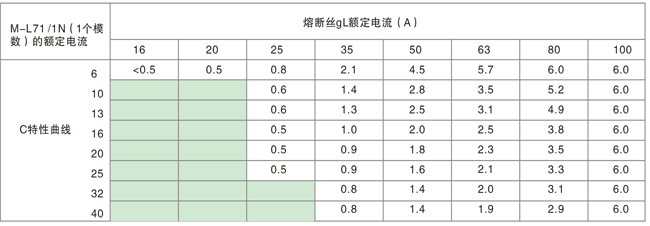

熔斷絲NH-00的選擇性：



M-L71系列小型斷路器
