DX-110系列信號繼電器產品詳細說明：

1 用途
DX-110系列信號繼電器用于電力系統二次回路及工業化控制回路中、作為故障指示及報警之用。

2 結構特點
2.1 外殼采用引進的Combiflex凸出式模數化插入結構。
2.2 信號牌為四條橫條顯示。顏色有紅黃二種，顯示清晰視角寬廣。
2.3 具有機械掉牌信號，磁保持，電復歸。
2.4 一個安裝單元中可裝二個繼電器單元。
2.5 線圈為直流激磁。

3 DX-110系列信號繼電器動作原理
繼電器是在一個最小外殼內裝有二個獨立的信號繼電器，該繼電器為電磁拍合式，由電磁系統，接觸系統及信號顯示三部分組成。當繼電器線圈加入激勵量后由于磁鐵的磁力，使銜鐵保持在吸合位置，觸點閉合信號牌顯示，信號為四條橫條顯示，顏色有紅黃、熒光色二種，當復歸線圈上加入短時復歸電壓，繼電器恢復至釋放狀態。
4 技術數據
4.1 動作值：電壓型<70％額定值；電流型<90％額定值。
4.2 返回值：<70％額定電壓值。
4.3 動作時間：電壓型30ms，電流型2倍額定電流為15ms。
4.4 線圈功耗：電壓型≤1.5W，電流型≤0.1W，復歸電壓≤2W
4.5 電流型線圈能長期通入250％額定電流。
4.6 電流型動作掉牌的最短脈沖時間為40ms。
4.7 絕緣耐壓：50Hz，1min，2kV；線圈與線圈間為lkV。
4.8 沖擊電壓：5kV。
4.9 能耐受5-15Hz中等震級的地震波沖擊。
4.10 額定電壓、額定電流及線圈阻值。（見表1、2、3、4）

電壓等級DC(V)	12	24	36	48	55	110	220
線圈阻值(Ω)	105	450	1k	1.71k	2.85k	9.05k	35.5k

電流等級DC(A)

0.01

0.015

0.025

0.05

0.075

0.1

0.15

0.25

電流等級DC (A)

0.5

0.75

1

2

3

4

復歸線圈DC（V）	36	55	110	220
線圈阻值（Ω）	1.15k	1.9k	10k	23k

4.11 觸點斷開容量：D.C當L/R≤40ms，250V，2A，50W。A.C 250V，5A（COSφ=0.4）500VA。
如果增加觸點斷開容量可接表5內數據將觸點串聯。

電壓（V）	24	48	55	110	125	220	250
單觸點(A)	4	1.5	1.0	0.4	0.30	0.2	0.15
雙觸點串聯(A)	6	4.0	2.5	1.0	0.7	0.4	0.3

4.12 繼電器觸點規格(見表6)

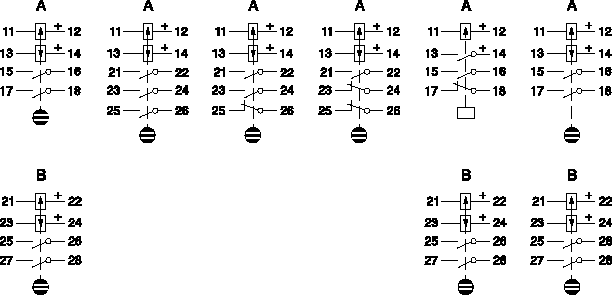

DCS-111 DCS-112 DCS-113 DCS-114 DCS-115 DCS-111F

4.13 凸出式模數化插入結構外形尺寸見《附錄》Ⅲ中附圖1(2S6C)。
4.14 凸出式模數化插入結構安裝尺寸按《附錄》Ⅲ中附圖5(2S6C)可插1個。按附圖6(2S12C)并排插二個。按附圖7(4S6C)直排插二個。按附圖8(4S12C)可插入4個。

5 訂貨須知
5.1 訂貨時請注明型號及或電流規格。
5.2 注明所需配套件:如底座、插套、拆線片等。
例：DX-111/1A、36V。
