1、用途
DX－34型信號繼電器（以下簡稱繼電器）適用于直流操作的繼電保護和自動控制系統中作遠方復歸的動作信號（燈光）指示。
繼電器采用小型中功率密封磁保持繼電器作執行元件，外加電阻和指示燈等組成。
繼電器端子1－6（工作繞組）加入起動電壓（或電流），其達到繼電器的動作值時繼電器動作，動合觸點閉合，紅色指示燈V2（發光二極管）亮：工作繞組斷電后，繼電器銜鐵被永久磁鐵吸合，動合觸點得以自保持閉保，指示燈發光：當端子4－9（復歸繞組）加入電壓且其值達支復歸電壓值時，繼電器返回到動作前的初始狀態，動合觸點打開，指示燈熄滅，準備下一次動作。
2、結構與工作原理

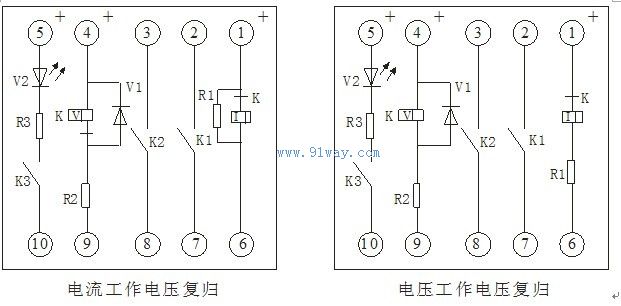

DX-34型信號繼電器采用HK－5/10殼體，外形及安裝開孔尺寸見本手冊附錄。內部接線見圖1。

圖1　內部接線圖
3、技術要求
3．1繼電器的規格見表1。
3．2動作值 電壓型繼電器不大于70%額定電壓，電流型繼電器不大于90%額定電流。
3．3復歸值不大于70%復歸電壓額定值。
3．4動作時間不大于10ms。
3．5觸點斷開容量 DC　220V/0.2A/40W
3．6功率消耗 工作繞組的功耗小于2.5W 復歸繞組的功耗小于2.5W。
3．7介質強度： 2kV/50Hz/1min
3．8電壽命為5103次。

4、選型須知
選型時應指明繼電器的型號、名稱、工作、復歸額定值及安裝方式。
