RXMS1型快速跳閘繼電器產品詳細說明：

1 RXMS1型快速跳閘繼電器用途
用于電力系統二次回路中作為出口跳閘用。

2 特點
2.1 動作快速，動作時間有3.5-4ms及5-5.5ms和7.5-8ms。
2.2 通過繼電器罩殼上的小孔撥動銜鐵可以試驗觸點動作情況。
2.3 繼電器可以電壓起動電流自保(最多有三個電流保持繞組)。

3 RXMS1型快速跳閘繼電器動作原理
RXMSl型快速跳閘繼電器為電磁式繼電器，由電磁系統，接觸系統及支架三部分組成。吸片自然安裝于磁軛的固定軸銷上，活動非常靈活，反作用力靠觸點簧片的反力來實現，這種結構可保證繼電器動作可靠、快速及低功耗。觸點采用雙觸點接觸原理，使繼電器的接觸可靠性提高并降低了接觸電阻，提高了觸點的通斷能力。繼電器外殼采用引進的Combiflex凸出式模數插入結構。

4 技術數據
4.1 動作電壓：< 70％額定電壓，保持電流< 80％額定電流
4.2 返回電壓：>5％額定電壓。
4.3 動作時間
4.3.1 功耗6.8W時動合觸點< 4ms，動斷觸點< 3.5ms；動合觸點< 8ms，動斷觸點<7.5 ms。
4.3.2 功耗3.5W時動合觸點< 5.5ms，動斷觸點< 5ms。
4.3.3 保持型繼電器動合觸點< 8ms。
4.4 觸點長期允許通過4A電流。
4.5 觸點最大斷開容量：AC：250V時為3A(功率因數=0.4)，250VA。

DC：250V時為lA(L/R=40ms時)，30W。（見表1）

當電壓24V時	2.3A／6A(單觸點)／(雙觸點串聯)
當電壓48V時	1.2A／2.0A(單觸點)／(雙觸點串聯)
當電壓55V時	0.8A／2.0A(單觸點)／(雙觸點串聯)
當電壓110V時	0.3A／0.8A(單觸點)／(雙觸點串聯)
當電壓125V時	0.25A／0.6A(單觸點)／(雙觸點串聯)
當電壓220V時	0.15A／0.3A(單觸點)／(雙觸點串聯)
當電壓250V時	0.12A／0.25A(單觸點)／(雙觸點串聯)

4.6 絕緣耐壓：50Hz，lmin，2kV。
4.7 沖擊電壓：5kV。
4.8 能承受5-15Hz中等震級的地震波沖擊
4.9 保持電流：0.5，1，2，4A。

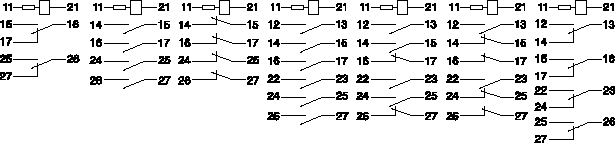

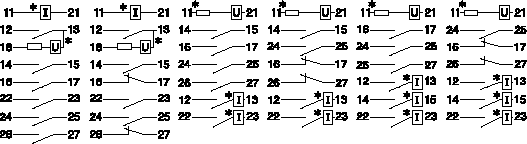

4.1O 觸點形式及代號。（見表2）

RK216 437 237 RK216 449 249 RK216 450 250 RK216 463 263 RK216 465 265 RK216 466 266 RK216 438 238

RK216 563 RK216 565 RK216 663 RK216 665 RK216 763 RK216 765

4.11 額定電壓、額定電流及線圈電阻（見表3、4、5、6）
4.11.1 RK 2162口口、RK 2164口口（見表3）

電壓等級DC(V)	24	36	48	110	220	250
繼電器總阻值(Ω)	93.2	200.4	428	1.88k	7.22k	10.66k

4.11.2 RK 216 0口口（見表4）

電壓等級DC (V)	24	36	48	110	220	250
繼電器總阻值	194	452	769	4.03k	14.51k	19.37k

4.11.3 RK 216 56口（見表5）

額定值	工作電流DC(A)					保持電壓DC(V)
	0.25	0.5	1	2	4	24	48	110	220
繼電器總阻值	34.1	8.8	2.11	0.44	0.32	98	450	2.1K	8.05K

4.11.4 RK 216 66口、RK 216 76口（見表6）

額定值	工作電壓DC(V)				保持電流DC(A)
	24	48	110	220	0.25	0.5	1	2	4
繼電器總阻值	74	290	1.525k	6.15k	23.5	5.8	1.5	0.36	0.075

4.12 凸出式模數化插入結構外形尺寸見《附錄》Ⅲ中附圖1(2S6C)。
4.13 凸出式模數化插入結構安裝尺寸按《附錄》Ⅲ中附圖5(2S6C)可插1個。按附圖6(2S12C)并排插二個。按附圖7(4S6C)直排插二個。按附圖8(4S12C)可插入4個。

5 訂貨須知
訂貨時請注明型號觸點代號額定電壓等級，保持電流值。
例：RXMSl RK 216 263-DC220V

RXMS1型快速跳閘繼電器（暫無圖片）
