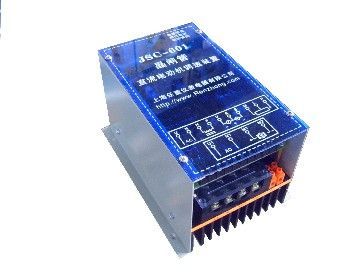

產品概述
一：裝置參數
1：輸入電壓:單相交流220V或三相交流380V+10%
2：輸出電壓:直流 電樞0-110V 或 0-220V或440V
勵磁 110V或 198V
3：額定輸出電流：電樞 25A 50A
配用電機:小于7.5KW
（大于7.5KW直流電機調速器請查看KSG611系列）
4：輸出勵磁電流:2A,5A （10A 20A...）
5：調速范圍: 1:30
6：靜差率:〈5%
7：堵轉電流整定值:1.3倍額定電流
8：可實現模擬信號輸入，多臺電機同步，與PLC聯結

二：用途： JSC系列單相半空橋型晶閘管直流調速裝置，適用小于7.5KW各種直流電動的電樞供電，以實現直流電動機的恒轉矩?zé)o級調速。用本裝置為直流電動機供電，可使電機起動和突然加速迅速平穩，對突加負載動態速降小，恢復時間短。適用于調速范圍寬，穩速精度高的機械傳動，如輕工機械，塑料機械，印刷機械，造紙機械，食品包裝機械等工業部門，作為中小型直流電動機的分部傳動，調速和穩速作用。本裝置亦適用于電機滿負載全壓啟動的場合。

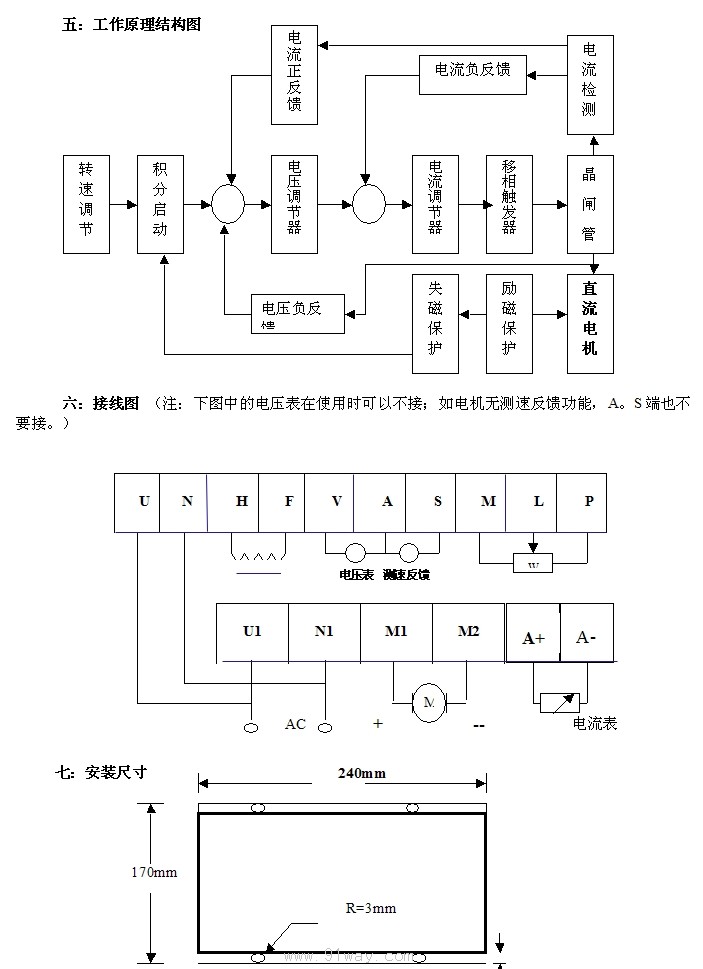

三：工作原理
JSC系列單相半空橋型晶閘管直流調速裝置由積分起動，電壓調節器，電流調節器，移相觸發器，晶閘管整流器，電流取樣放大，過電流指示，失磁保護等電路組成。
1：積分起動由N4/2，C22，RP3等組成，當突加控制電壓輸入時，N4/2的輸出呈積分狀態上升，從而實現了柔性起動，減小了加速度和超調量，使每次起動都平滑上升，防止了機械傳動中的強度沖擊。調節RP3可改變積分起動時間，本裝置調節范圍為2-10秒。
2：電壓調節器，電流調節器均采用性能優良的PI型調節器，其綜合作用使裝置的穩定性，快速性都達到最佳狀態。
電壓調節器由N4/3，C16，R46等組成，其輸入端有給定電壓，負反饋電壓，電流正反饋電壓疊加。在供電電壓，負載波動時，及時自動調節輸出電壓，使電機轉速保持穩定，調節RP1以修正電機的機械硬度，調節RP4可鎮定裝置的最高輸出電壓。
電流調節器由N4/4，C14，R38，D23等組成，由于電流負反饋的引入，當負載增加，超過鎮定電流時，使輸出電壓平穩下降，從而輸出電流不再上升；在電機堵轉時，輸出電流亦鎮定在額定電流范圍內，從而有效地保護了本裝置和直流電動機。因電流調節器鎮定了最大輸出電流，所以在電機滿負載，全壓起動時，電流亦控制在額定電流以內，使電機快速，平穩起動。調節RP2可改變最大鎮定電流。
3：N4/1，R61，R64，R65，R70等組成電流取樣放大電路，為電流調節器和電壓調節器提供控制電壓。RP5為轉速表調節電位器。
4：N3為專用移相觸發集成電路，具有移相范圍寬，輸出脈沖穩定等優點。D17為脈沖功率放大。以足夠的功率驅動晶閘管整流器。
5：N2/1，N2/2為模快晶閘管整流器，R16，為交流輸入過電壓吸收壓敏電阻，R17為直流輸出過電壓吸收，R11，R12，C7，C8為晶閘管開關阻容吸收，上述電路作為晶閘管，二極管的過壓保護。
6：D1-D7為勵磁電源，D8為磁場接通指示，N1，R2，R4，R3為失磁保護電路，當電機勵磁供電斷路時，N1輸出負電壓，切斷給、定電壓，使輸出直流電壓下降為0，防止直流電動機在失磁時的飛車現象，從而保護了電機和本裝置。
7：D26為接通電源接通顯示，D30為過電流顯示。D8為勵磁接通顯示。

四：主要優點1：調速范圍寬，精度高，保護動作靈敏，結構合理，可用于多臺電機同步調速。

八：使用時請注意下列情況:
1：按照說明書仔細檢查核對接線不能有誤，以免損壞裝置。
2：機器運行時，禁止用金屬物品接觸裝置內部元件。
3：控制板上的電位器在出廠時都以正確調整好，不要輕易調節。
4：修理應請專業人員，以免故障范圍擴大。
5：使用示波器檢查時，請注意示波器的電源插線，不得加接地線。
6：轉速給定電位器的阻值4.7K--10K均可。

直流調速器選購時主要技術參數對照表：
