VS1+高壓真空斷路器彈簧操作機構產品詳細說明：

VS1+高壓真空斷路器操動機構
一、性能介紹：
本機構采用模塊式結構、裝配、維修極為方便是目前同類開關中最為簡練的。具有高可靠性，機械 壽命可達30000次，匹配于ZN63S-12型戶內真空斷路器，其結構更為合理、并可進行小型化斷路器及側裝式斷路器的設計，是全新設計的新一代產品。

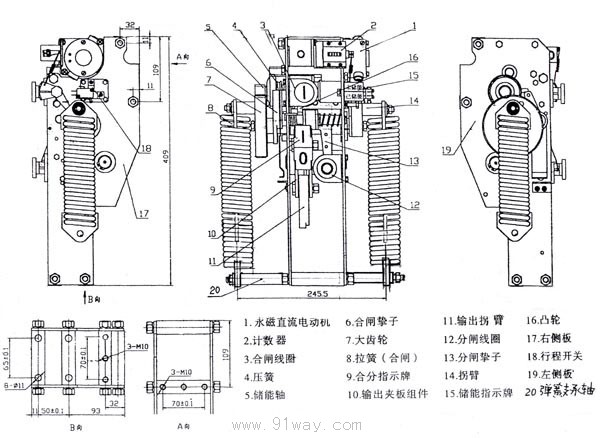

二、VS1+高壓真空斷路器彈簧操作機構外形及安裝尺寸



三、主要技術參數

序號	參數名稱	單位	數據
1	觸頭開柜	mm	11±1
2	接觸行程		3.5±0.5
3	相間中心距		210±1.5、275±1.5
4	合閘觸頭彈跳時間	ms	≤2/3(40kA)
5	三相合、分閘同期性		≤2
6	平均分閘速度	m/s	1.1±0.2
7	平均合閘速度		0.6±0.2
8	分閘觸頭反彈幅值	mm	≤2
9	分閘時間（額定電壓）	ms	≤100
10	合閘時間（額定電壓）		≤50
11	額定開斷電流	kA	20	25	31.5	40
12	合閘觸頭接觸壓力	N	2000-2500		3000-3200	4500-4800
13	額定合、分操作電壓	V	AC110/220、DC110/220
14	額定操作順序		0-0.3S-CO-180S-CO 0-180S-CO-180S-CO(40kA)

儲能電機電氣參數

序號	名 稱	單 位	參 數
1	電機功率	W	90
2	額定電壓	V	AC220/110、DC220/110
3	儲能時間	S	≤10
4	正常工作電壓范圍		85%-110%額定電壓
