一、概述

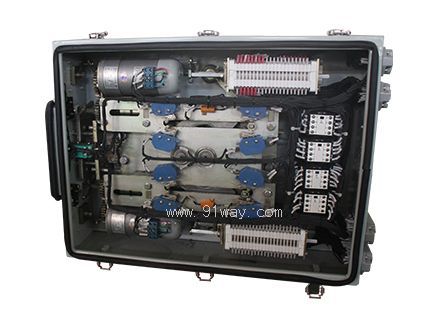

CJM2型電動操動機構可用于72.5~145kV氣體絕緣金屬封閉開關設備(GIS) ,用來操作GIS開關設備中三工位隔離/接地開關的裝置，(即一臺三工位機構即可實現GIS中隔離開關的分閘、合閘功能，又可實現GIS中接地開關的分閘、合閘功能。)

二、原理
本機構利用電機通電旋轉，經過圓柱齒輪副帶動絲杠旋轉，通過絲杠副中絲杠螺母上撥銷撥動撥輪逆時針旋轉(撥輪旋轉時與絲杠螺母上的撥銷脫離)，撥輪直接帶動主軸及主軸上的齒輪轉動，齒輪與三工位機構輸出齒輪咽合,從而實現隔離與接地開關準確分合。機構同時具有手動、電動兩種操作功能。

三、使用環境
1、周圍空氣溫度：下限-30℃，上限+40℃。
2、海拔不超過3000m。
3、污穢等級：Ⅲ級。
4、外殼防護等級：IP54。
5、風壓不超過700Pa (相當于風速34m/s)。
6、無火災、爆炸危險、嚴重污穢、無腐蝕性氣體、無劇烈振動場合。
